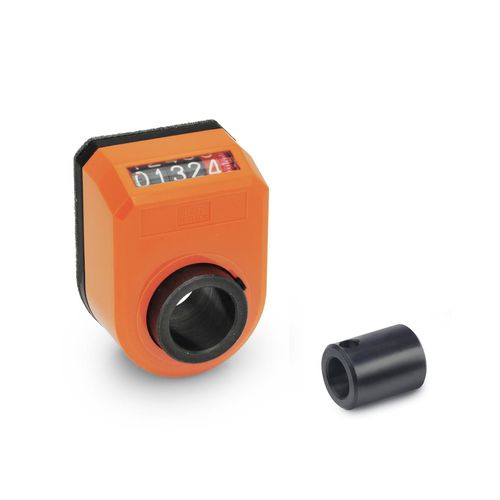

Indicador de posición VZPM series

analógicointegradocompacto

Los indicadores de posición VZPM indican la distancia recorrida por las unidades lineales. Se montan en el muñón del husillo de una unidad lineal mediante un casquillo adaptador y un tornillo prisionero. El contador del indicador de posición debe seleccionarse en la tabla en función del paso y la dirección de la rosca del husillo y del tamaño de la unidad lineal. Otras opciones, como la orientación de montaje o el color de la carcasa, pueden definirse en el número de artículo. La carcasa de poliamida está soldada por ultrasonidos, lo que la hace especialmente robusta, estanca y compacta. Además, el indicador de posición es resistente a temperaturas de hasta 80 °C y a aceites y disolventes. La junta de gomaespuma proporciona desacoplamiento mecánico y también actúa como junta. El eje hueco es de acero con acabado de óxido negro. Si el indicador de posición se fija a una unidad lineal monotubo, se necesita un soporte de par VZDR o VZDV para evitar que el indicador de posición gire a lo largo. Para las unidades lineales de doble tubo, sólo se requiere un soporte de par VZDD para el diámetro 18. Como alternativa al sistema indicador mecánico, también puede utilizarse un indicador de posición VZPE, que detecta y muestra la posición electrónicamente.
