Sistema láser de onda casi continua MCQL-450/4500/x

de fibrade infrarrojospara uso médico

Visión general
Los láseres de fibra de onda cuasi continua (QCW) generan pulsos relativamente largos con alta potencia pico para obtener resultados similares a los de los láseres de onda continua (CW) a menor potencia media. Los pulsos QCW pueden proporcionar potencia pico de hasta 10× la potencia media y energía por pulso de hasta varias centenas de julios. Las duraciones de pulso típicas van de 0,05 ms a 50 ms. Configuraciones disponibles: monomodo, multimodo y multicanal; longitud de onda estándar 1070 nm, con variantes diode y tulio.

Maximizar la potencia láser
Los láseres QCW generan pulsos largos con alta potencia pico que permiten un acoplamiento eficiente de energía en superficies metálicas y no metálicas a potencia media reducida, facilitando estrategias de alta energía por pulso o de bajo aporte térmico para materiales sensibles y procesos de alta productividad.

Capacidades y características clave

• Potencia pico hasta 10× la potencia media
• Duraciones de pulso típicas 0,05–50 ms (dependiendo de la familia)
• Energía por pulso hasta varias centenas de julios (ej. hasta 240 J)
• Disponibles en configuraciones monomodo, multimodo y multicanal
• Opciones de longitud de onda: 1070 nm estándar; QCW diodo (~895 nm) y QCW tulio (1880–2100 nm)
• Modulación analógica de pulsos para moldear perfiles temporales y trenes de pulsos

Optimización flexible de aplicaciones
Los pulsos QCW pueden modularse individualmente para obtener formas temporales o trenes de pulsos específicas para la aplicación. Estrategias típicas: ráfagas multipulso para perforación, pulsos de rampa para pre-limpieza, picos reforzados para materiales muy reflectantes y pulsos de rampa descendente para reducir fisuración.

Aplicaciones

• Perforación — combinación de alta potencia pico y larga duración de pulso para obtener orificios de alta calidad a alta velocidad.
• Soldadura — la potencia pico supera la reflectividad de metales (p. ej. cobre, aluminio) con aporte térmico mínimo; apto para soldadura de baterías y uniones de precisión.
• Corte — láseres QCW monomodo permiten acoplamiento eficiente en no metales (cerámica, zafiro) para corte IR rápido y de alta calidad.
• Aplicaciones médicas y científicas — módulos diode y tulio QCW con energía y longitudes de onda útiles para integraciones OEM médicas y usos de laboratorio.

Familias de productos / variantes (resumen)

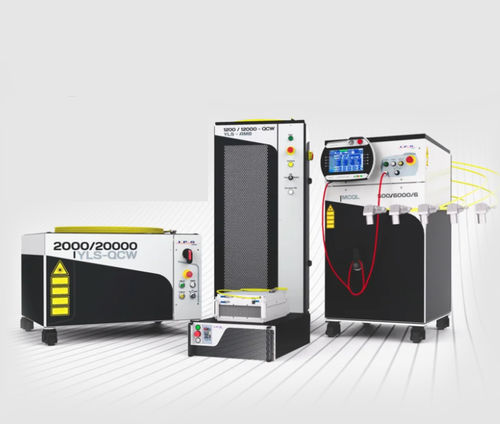

Familias representativas: YLS-QCW (cabinas multimodo), MCQL (multicanal), YLR-QCW (rack), YLM-QCW (módulos), YLR/YLM-QCW-SM (monomodo), y módulos DLM-QCW (diodo) y TLM-QCW (tulio).

Comparación representativa de series (alto nivel)
1070 nm | canales | potencia media multimodo | pico 10× | energía por pulso | duración | diámetro fibra | repeticiones | refrigeración
YLS-QCW: 1 | hasta 2 kW | hasta 20 kW | hasta 240 J | 0,2–10 ms | 50–300 μm | hasta 2 kHz | aire o agua
MCQL: 2,3,4,6 | hasta 500 W/canal | hasta 6 kW/canal | hasta 60 J/canal | 0,05–50 ms | 200–600 μm | hasta 10 kHz | agua
YLR-QCW / YLM-QCW / SM: rangos hasta 600 W (módulos), monomodo 14 μm, tasas de repetición hasta 50 kHz, refrigeración según la serie.

Opciones diode y tulio
DLM-QCW (diodo QCW): ~895 nm, salidas de varias centenas de vatios, fibra ~600 μm para integración OEM de mano; TLM-QCW (tulio QCW): 1880–2100 nm para aplicaciones en IR medio, opciones mono/multimodo y energías por pulso adaptadas a aplicaciones industriales y médicas.

Observaciones
Las especificaciones son representativas de productos estándar; se ofrecen configuraciones personalizadas y la disponibilidad regional puede variar.

Especificaciones técnicas

• Longitud de onda típica: 1070 nm (diodo ~895 nm; tulio 1880–2100 nm)
• Duración de pulso: 0,05–50 ms (algunas series 0,2–10 ms)
• Energía por pulso: hasta ~240 J (según familia)
• Potencia pico: hasta ~20 kW (10× media, según familia)
• Frecuencia de repetición: desde Hz bajos hasta 50 kHz (según modelo)
• Diámetros de fibra: monomodo ~14 µm; multimodo 50,100,200,300,400,600 µm
• Refrigeración: aire o agua según la serie
