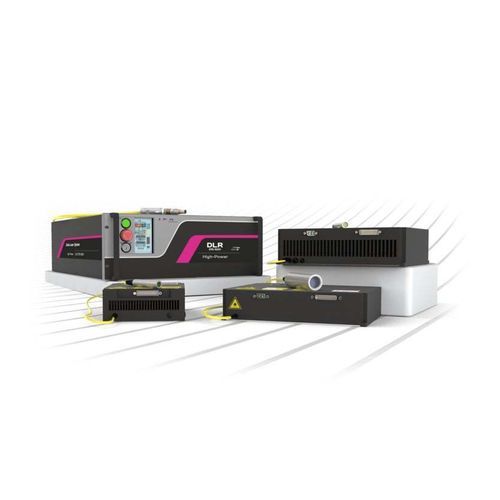

Módulo de diodo láser para uso médico DL series

para el bombeo ópticopara soldadura de plásticode diodo

Visión general
Los módulos y unidades rack de láseres de diodo IPG combinan diodos emisores individuales fiables con fibras de entrega para ofrecer soluciones de láser de diodo integradas para OEM y usuarios finales. Se ofrecen como módulos compactos DLM para OEM y unidades rack DLR listas para el usuario final, con opciones de salida por colimador o fibra desnuda y láser guía rojo opcional.

Tipos de producto clave

• DLM (Módulos de láser de diodo): módulos llave en mano para OEM con electrónica de control y refrigeración integradas; terminación con colimador o fibra desnuda; láser guía rojo opcional.
• DLR (Unidades rack de láser de diodo): sistemas montados en rack de alta luminosidad que emplean combinación diodo‑a‑fibra de emisores únicos sellados; listos para aplicaciones industriales.

Descripción funcional
Estos láseres de diodo ofrecen múltiples configuraciones de salida y funciones integradas que simplifican la integración del sistema. Los módulos DLM son componentes compactos para OEM que solo requieren una fuente de alimentación CC externa. Las unidades rack DLR son sistemas completos con longitudes de onda estabilizadas, anchos de línea estrechos, emisores sellados y refrigeración por aire o agua seleccionable. Las unidades son compactas, de bajo mantenimiento y eficientes energéticamente.

Aplicaciones

• Tratamiento térmico y endurecimiento de metales
• Soldadura de plásticos
• Aplicaciones médicas
• Bombeo óptico de láseres

Comparación (resumen)
Longitud de onda | Serie DLM | Serie DLR
Rango de longitud de onda | 915–970 nm | 970 o 976 nm
Potencia de salida | hasta 2 kW | hasta 2 kW
Modulación | hasta 50 kHz | hasta 50 kHz
Diámetro del núcleo de fibra de salida | 150–200 μm | 110–400 μm
Refrigeración | Aire | Aire o Agua

DLM (Módulos de láser de diodo)
Módulos OEM compactos con electrónica de control y refrigeración integradas; disponibles con colimador o terminación de fibra desnuda y láser guía rojo opcional. Diseñados para integración OEM flexible; requieren alimentación CC externa.

DLR (Unidades rack de láser de diodo)
Unidades rack de alta luminosidad con combinación diodo‑a‑fibra de emisores únicos sellados. Sistemas listos para el usuario con diseño industrial, longitudes de onda estabilizadas, anchos de línea estrechos y eficiencia energética típ. >40%.

Especificaciones técnicas

• Longitudes de onda: típ. 915–976 nm (DLM: 915–970 nm; DLR: 970 o 976 nm)
• Potencia máxima de salida: hasta 2 kW
• Modulación: hasta 50 kHz
• Diámetro del núcleo de fibra de salida: DLM 150–200 μm; DLR 110–400 μm
• Refrigeración: DLM – aire; DLR – aire o agua
• Opciones de salida: colimador o terminación de fibra desnuda; láser guía rojo opcional
• Electrónica y refrigeración: DLM incluyen electrónica de control y refrigeración integradas; DLR son sistemas rack completos
• Rendimiento: longitudes de onda estabilizadas, anchos de línea estrechos y alta eficiencia energética (DLR típ. >40%)
