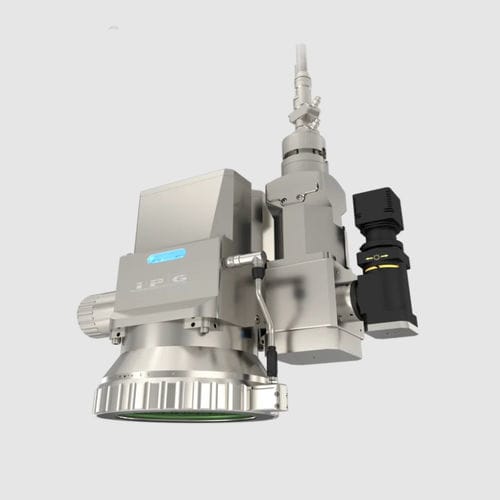

Cabezal de escáner láser 3D IPG series

2DXYXYZ

Visión general
Los cabezales de escaneado láser (2D y 3D) dirigen haces láser mediante reflexión en espejos para barrer un área de trabajo. El escaneado rápido y preciso reduce el movimiento requerido del sistema y aumenta el rendimiento del proceso. Los escáneres IPG se integran con los láseres IPG para aplicaciones industriales como soldadura, corte, limpieza, ablación, marcado y fabricación aditiva.

Beneficios principales

• Manejo de potencia (multimodo): hasta 2 kW (media), hasta 6 kW (D20), hasta 12 kW (D33 / 3D)
• Protección contra la penetración: IP67 disponible en modelos de mayor potencia
• Apertura libre: 12 mm, 20 mm, 33 mm
• Ancho de campo de escaneado: hasta ~320 mm (lentes de gran campo disponibles)
• Formas de campo: campos de escaneado cuadrados y rectangulares

Lente de gran campo
Los campos de escaneado más amplios aumentan el área de procesamiento láser, permitiendo más cortes, soldaduras o limpieza más amplia por posición, reduciendo el movimiento global del sistema. Están disponibles lentes de gran campo en configuraciones cuadradas y rectangulares según la aplicación.

Centro de Control de la Integración

• Conexiones directas a escáner, láser, robot/PLC (Fieldbus), PC y medición de soldadura LDD
• Soporte Fieldbus industrial: Profinet, Ethernet/IP, EtherCAT
• Paquete de cables industriales y múltiples opciones de montaje

Familias de productos y comparación
Escáner 2D de potencia media — multimodo hasta 2 kW; apertura ~12 mm; ejemplos de lentes: 100 mm (60×60 mm) hasta 420 mm (300×300 mm).
Escáner láser de alta potencia (D20) — multimodo hasta 6 kW; apertura 20 mm; ejemplos: 260 mm (112×112 mm), 500 mm (250×250 mm); IP67 en configuraciones seleccionadas.
Escáner láser de ultra alta potencia (D33) — multimodo hasta 12 kW; apertura 33 mm; opciones multi- y monomodo hasta 510 mm (campos hasta ~270×270 mm); IP67 disponible.
Escáner 3D de alta potencia — hasta 12 kW; apertura 33 mm; lentes seleccionadas con carrera Z típica ±6 mm a ±13 mm; detección de contaminación de ventana disponible en modelos de mayor potencia.

Notas
Las especificaciones anteriores representan configuraciones típicas. Están disponibles combinaciones de lentes/campos y especificaciones personalizadas según modelo y aplicación.

Especificaciones técnicas

• Aplicaciones: soldadura, corte, limpieza, ablación, marcado, fabricación aditiva
• Manejo de potencia: hasta 2 kW / 6 kW / 12 kW según familia
• Protección: IP67 en modelos de alta potencia seleccionados
• Apertura libre: 12 mm, 20 mm, 33 mm
• Lentes de enfoque / campo XY: ejemplos desde 60×60 mm hasta ~300×300 mm (multimodo) y campos monomodo seleccionados hasta ~270×270 mm
• Carrera Z de enfoque: típicamente ±6 mm a ±13 mm (según modelo/lente)
• Lentes colimadoras: 50, 60, 85, 100, 120, 140, 160 mm (según modelo)
• Distancia de trabajo: hasta ~630 mm (según modelo)
• Detección de contaminación de ventana: disponible en modelos de mayor potencia
• Integración: Centro de Control de la Integración para Fieldbus, robot/PLC, láser y conexiones de medición
