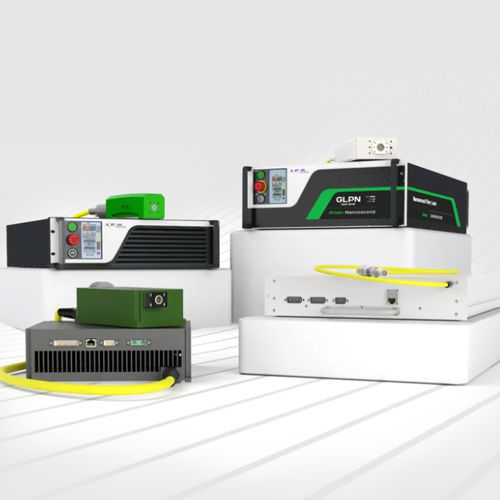

Fuente láser pulsada VLM/VLR

de nanosegundode onda casi continuade fibra

Visión general
Utilizando pulsos láser medidos en milmillonésimas de segundo, los láseres de fibra nanosegundo en longitudes de onda verde y visible proporcionan una interacción precisa con el material para micromecanizado y aplicaciones en materiales no metálicos. La tecnología de fibra IPG ofrece soluciones modulares y en rack con longitudes de onda y duraciones de pulso configurables para integración industrial.

Aplicaciones

• Micromecanizado de alta velocidad y corte de polímeros, vidrio y cerámica
• Corte y marcado de PCB, recorte de resistencias y trazado (scribing)
• Marcado de materiales transparentes y superficies delicadas
• Perforado, texturizado y microestructuración de materiales no metálicos, incluido silicio y sustratos OLED
• Fabricación aditiva y sinterización de cobre
• Recocido de obleas y procesos OLED, tratamiento de células solares (apertura de contacto PERC, emisor selectivo)
• Aplicaciones médicas, científicas y de fabricación avanzada

Características clave

• Cobertura de longitudes de onda en verde y visible: típicamente 517–642 nm (según modelo)
• Potencia media escalable: familias de baja potencia hasta 1 kW para variantes quasi-CW/alta potencia
• Duración de pulso desde ~1 ns hasta 1000 ns según la familia; opciones Burst y QCW disponibles
• Alta potencia pico con pulsos cortos para reducir la zona afectada por el calor
• Formas modulares y en rack con parámetros configurables: energía de pulso, repetición y longitud de onda

Marcado y micromecanizado
Las longitudes de onda visibles cortas y los pulsos en el rango de nanosegundos producen zonas afectadas por calor reducidas y una absorción eficiente en muchos materiales no metálicos, mejorando la calidad de borde y la resolución para marcado, corte, scribing y sinterización de cobre.

Notas
Las familias disponibles incluyen pulsados de baja potencia (10–30 W), media potencia (50–75 W), mayor potencia (75–100 W), modelos quasi-CW/alta potencia y módulos visibles de nanosegundos. Algunas especificaciones son preliminares; IPG ofrece configuraciones personalizadas bajo pedido y la disponibilidad puede variar por región.

caractéristiques / especificaciones técnicas

• Longitudes de onda: rango típico 517–642 nm; variantes ejemplo: 532 nm, 517 nm, 525–642 nm
• Potencia media: hasta 1 kW (modelos quasi-CW/alta potencia); ejemplos: hasta 30 W, 75 W, 100 W, 50 W (módulos visibles)
• Duración de pulso: hasta ~1 ns (modelos selectos); ejemplos: 1,5 ns; 1–200 ns; 20–1000 ns; ~1,2 ns; 4,5 ns
• Energía de pulso: ejemplos por familia — ~18 μJ pulso único (hasta 70 μJ en modo ráfaga); 50–700 μJ; 100–500 μJ; algunos módulos de alta repetición/quasi-CW con pocos μJ
• Frecuencia de repetición: de 10 kHz a varios MHz (ej. 10–3500 kHz; QCW ~25–250 MHz; algunos módulos visibles >10 MHz)
• Calidad de haz: M2 <1.2 en varios modelos pulsados; <1.6 en algunas variantes; BPP <6 mm·mrad para módulos visibles especificados
• Refrigeración: aire en muchos módulos pulsados; aire o agua en algunos modelos; variantes de alta potencia/quasi-CW típicamente refrigeradas por agua
• Formas: módulos y unidades en rack; parámetros configurables para integración y producción
