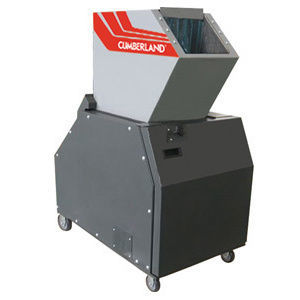

Granuladora de rotor C-2545

de cuchillaspara material plásticopara la industria del plástico

Resumen
Molino granulador de cuchillas modelo C-2545 diseñado para la reducción de tamaño de plásticos y otros materiales. Cumberland inside. Tolva insonorizada 300×450 mm y rotor de 250 mm de diámetro; construcción pensada para producción continua.

Características
Granulador de cuchillas C-2545 con cámara de corte de fácil acceso, cuchillas reversibles y componentes modulares para mantenimiento rápido.

Tolva
Tolva de carga frontal completamente insonorizada. Dos aletas de poliuretano reducen la fuga de ruido y evitan el retorno de material desde la cámara de corte. Sistema de inclinación manual servoasistido con amortiguador de gas para apertura controlada.

Cámara de corte
Cámara de corte ensamblada con piezas atornilladas y pasadores para permitir el reemplazo rápido de los componentes de desgaste. Los soportes de rodamientos están ubicados fuera de la cámara para evitar contaminación. Nr. 2 cuchillas fijas reversibles con asientos de compensación de desgaste. Superficies internas mecanizadas con precisión para facilitar la limpieza. Sistema de ajuste frontal de las cuchillas fijas: EasyAccess Cumberland.

Rotor
Rotor abierto autoenfriante con eje central equilibrado y soportes de cuchillas reforzados. Sistema de doble ángulo de corte que genera efecto tijera para mejorar la eficiencia del corte, reducir el ruido y disminuir el consumo energético. Rotor equipado con dos discos laterales para prevenir enredos de materiales filamentosos. Aletas internas proporcionan refrigeración adicional a paredes laterales y rodamientos.

Alojamiento de cuchillas
Rotor y alojamiento de las tres cuchillas rotativas fabricados en acero de alto cromo y carbono, tratados con proceso Cumberland para alta resistencia a la abrasión. Cuchillas rotativas atornilladas con tornillos de alta resistencia, material K110 (58 HRC).

Rejilla
Soporte de rejilla con bisagra posterior para facilitar la limpieza y el mantenimiento. Rejillas reversibles disponibles en varias aperturas para ajustar el tamaño del producto final.

Base
Base de acero de gran espesor con soportes antivibración para la cámara de corte. Puerta de acceso y carcasa del motor en materiales aislantes y absorbentes para reducir la transmisión del ruido.

Descarga
Cajón colector diseñado para conexión a un sistema de extracción/aspiración; equipado con guías laterales para una instalación y limpieza sencillas.

Motor
Motor 7,5 kW TEFC IP55 A.C. montado sobre una corredera ajustable para el tensado y alineación de las correas.

Piezas de transmisión
Rotor accionado por un volante-polea de alta inercia. Transmisión mediante correas en V. Preparado para la instalación de un segundo volante. Velocidad nominal del rotor: 450 rpm.

Seguridad
Sensor de movimiento que garantiza que el rotor esté detenido antes de permitir la apertura de la puerta de servicio. Pulsador de parada de emergencia frontal y microinterruptor de seguridad. Relé dedicado en el panel de control supervisa los circuitos de seguridad. Llave pivotante para bloquear el rotor durante el cambio de cuchillas.

Cuadro eléctrico
Cuadro de control con grado IP55, controles de baja tensión y arranque estrella-triángulo. Diseñado para alimentación 380 V, 3 fases, 50 Hz.

Prevención de accidentes
Máquina suministrada con adhesivos de seguridad y manual de uso y mantenimiento. Construcción conforme a requisitos CE.

Producción estimada
Aproximadamente 150–250 kg/h según el material de entrada y la abertura de la rejilla.

Especificaciones técnicas

• Modelo: C-2545
• Tolva: 300 × 450 mm
• Diámetro rotor: 250 mm
• Velocidad rotor: 450 rpm
• Motor: 7,5 kW TEFC, IP55, A.C.
• Alimentación: 380 V, 3 fases, 50 Hz
• Producción estimada: 150–250 kg/h (según material y rejilla)
• Cuchillas: K110, dureza 58 HRC, reversibles
• Alojamiento cuchillas: acero alto cromo/carbono con tratamiento Cumberland
• Transmisión: volante-polea alta inercia, correas en V; preparado para segundo volante
• Cámara de corte: construcción atornillada/pasadores, soportes de rodamientos externos, ajuste frontal EasyAccess
• Descarga: cajón colector para conexión de aspiración
• Seguridad: sensor de movimiento, parada de emergencia, microinterruptor de seguridad, llave pivotante para cambio de cuchillas
• Cuadro: IP55, arranque estrella-triángulo, control de baja tensión
