Granuladora con cabezal de enfriamiento por aire C-4070-3K

de rotoren secode cuchillas

Presentación

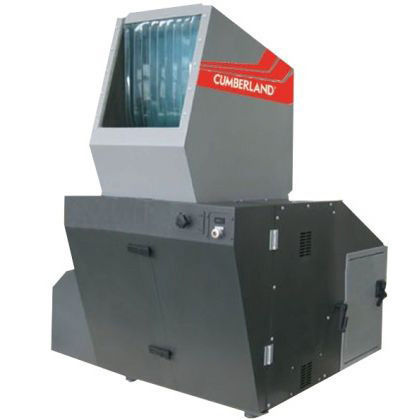

CUMBERLAND inside. Granuladora de cuchillas modelo C-4070-3K insonorizada con boca de carga 510×700 mm y rotor de 419 mm, diseñada para reducir dimensiones de piezas plásticas voluminosas.

Tolva
Tolva para carga frontal o integración con cinta transportadora, totalmente insonorizada.

• Nr. 3 aletas de poliuretano para reducir la fuga de ruido y evitar el retorno del material desde la cámara de corte.
• Sistema de inclinación manual servoasistido para facilitar la limpieza y el mantenimiento.

Cámara de corte
Construida con piezas atornilladas y pasadores para una rápida restauración. Soporte de rodamiento externo a la cámara para evitar contaminación por polvo y líquidos. Dos cuchillas fijas reversibles con dispositivo de compensación de desgaste. Todas las superficies internas mecanizadas con precisión para facilitar la limpieza. Sistema de ajuste frontal de las cuchillas fijas («EasyAccess CUMBERLAND»).

Rotor
Rotor abierto auto-refrigerante con eje central equilibrado y soportes robustos para las cuchillas giratorias. Doble ángulo de corte con efecto tijera para mayor eficiencia, menor ruido y menor consumo energético. La forma del rotor y la cámara favorece la sujeción de piezas voluminosas y minimiza el rebote. Rotor montado lado a lado con dos discos giratorios para evitar enredos de materiales filamentosos. Aletas internas proporcionan enfriamiento de paredes laterales y cojinetes.

Alojamiento y cuchillas
Rotor y alojamiento de las 3 cuchillas giratorias en acero alto contenido en cromo y carbono con tratamiento antiabrasión CUMBERLAND. Cuchillas giratorias atornilladas con tornillos de alta resistencia, fabricadas en K110 (≈58 HRC).

Rejilla
Soporte de rejilla articulado en la parte trasera con amortiguador de gas para facilitar limpieza y mantenimiento. Rejillas reversibles disponibles en varios tamaños.

Base y estructura
Base en acero de gran espesor con soportes antivibratorios para la cámara de corte. Puerta de acceso y carcasa del motor en material aislante y absorbente acústico.

Descarga
Cajón colector para conexión a sistemas de aspiración, equipado con guías laterales para montaje y limpieza sencillos.

Motor
Motor 22 kW TEFC IP55 A.C. montado en corredera ajustable para el tensado de la correa.

Piezas de transmisión
Rotor accionado por volante-polea de alta inercia. Transmisión mediante correas en V. Preparado para la instalación de un segundo volante. Velocidad del rotor: 450 rpm.

Seguridad
Sensor de movimiento que verifica que el rotor está completamente detenido antes de permitir la apertura de la puerta de servicio. Pulsador de emergencia frontal y micro de seguridad. Relé en el panel de control verifica el correcto funcionamiento de los sistemas de seguridad. Llave pivotante para bloquear el rotor en posición conveniente para el cambio de cuchillas.

Cuadro eléctrico
Panel de control IP55 completo con todos los componentes para la operación y gestión segura del granulador. Arranque estrella-triángulo. Control de baja tensión. Alimentación: 380 V — 3 fases — 50 Hz.

Prevención de accidentes
Máquina suministrada con adhesivos de seguridad y manual de uso y mantenimiento. Ejecución conforme a normas CE.

Producción estimada
450–700 kg/h dependiendo del material y del diámetro de la rejilla de evacuación.

características / especificaciones técnicas

• Modelo: C-4070-3K
• Boca de carga: 510 × 700 mm
• Diámetro rotor: 419 mm
• Velocidad rotor: 450 rpm
• Motor: 22 kW TEFC IP55 A.C.
• Alimentación: 380 V — 3 fases — 50 Hz
• Material cuchillas: K110 (≈58 HRC)
• Producción estimada: 450–700 kg/h (según material y rejilla)
• Reducción de ruido: tolva insonorizada y aletas de poliuretano
• Tratamiento rotor/soportes: acero alto cromo/carbono con tratamiento antiabrasión CUMBERLAND
• Descarga: cajón colector para conexión a sistema de aspiración
