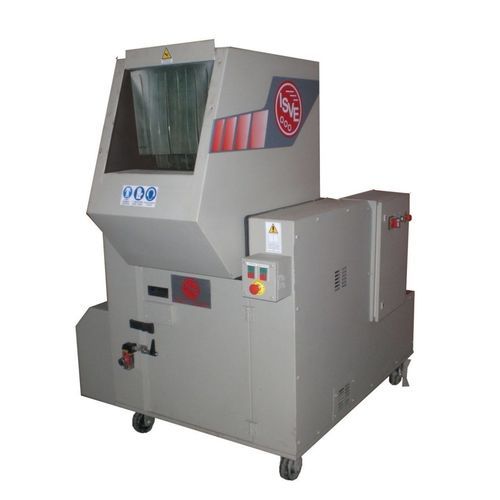

Granuladora de hilos C-3045

de cuchillasde rotorpara material plástico

Resumen
Granulador de cuchillas C-3045 para aplicaciones industriales de reducción de tamaño y reciclaje. Cumberland inside. Tolva insonorizada 300×450 mm y rotor Ø 250 mm, pensado para procesar materiales voluminosos y filamentosos.

Características

• Tolva: Carga frontal compatible con cinta transportadora, totalmente insonorizada. Tres aletas de poliuretano para reducir fugas de ruido y evitar el retroceso del material. Inclinación manual servoasistida con amortiguador de gas para manejo seguro.
• Cámara de corte: Construcción atornillada y claveteada para rápida sustitución de componentes. Soportes de rodamiento fuera de la cámara para evitar contaminación por polvo y líquidos. Dos cuchillas fijas reversibles montadas en asientos con compensación de desgaste. Superficies internas mecanizadas para facilitar la limpieza. Ajuste frontal de las cuchillas fijas mediante 'EasyAccess Cumberland'.
• Rotor: Rotor abierto auto-refrigerante con eje central equilibrado y soportes robustos para las cuchillas. Doble ángulo de corte con efecto tijera para mayor eficiencia, menor ruido y menor consumo energético. Geometría que reduce rebotes en piezas voluminosas. Dos discos giratorios laterales impiden el enroscamiento de materiales filamentosos; aletas internas ayudan al enfriamiento de paredes laterales y cojinetes.
• Alojamiento de cuchillas: Rotor y carcasa de las 3 cuchillas giratorias en acero alto en cromo y carbono con tratamiento exclusivo CUMBERLAND para resistencia a la abrasión. Cuchillas giratorias atornilladas en K110 (aprox. 58 HRC).
• Rejilla: Soporte de rejilla basculante en la parte trasera con amortiguador de gas para facilitar limpieza y mantenimiento. Rejillas reversibles en varios tamaños para ajustar granulometría.
• Base: Base en acero de alto espesor con soportes antivibración para la cámara de corte. Puerta de acceso y carcasa del motor en material aislante y absorbente de sonido.
• Descarga: Cajón colector para conexión a sistema de extracción, con guías laterales para montaje y limpieza sencillos.
• Motor: 11 kW TEFC, IP55 montado en carro regulable para tensado de correas.
• Piezas de transmisión: Rotor accionado por volante-polea de alta inercia; transmisión por correas en V. Preparado para segundo volante. Velocidad del rotor: 450 rpm.
• Seguridad: Sensor de movimiento que asegura el paro del rotor antes de permitir apertura de puerta de mantenimiento. Parada de emergencia frontal, microinterruptores de seguridad y relé de control del panel para verificar sistemas de seguridad. Llave pivotante para bloqueo del rotor durante cambio de cuchillas.
• Cuadro eléctrico: Panel IP55 con componentes para funcionamiento correcto, arranque estrella-triángulo y mandos de baja tensión. Alimentación: 380 V, 3 fases, 50 Hz.
• Prevención de accidentes: Incluye pegatinas de seguridad y manual de uso y mantenimiento. Ejecución conforme a normas CE.
• Producción estimada: 250–400 kg/h según material y diámetro de rejilla.

Especificaciones técnicas

• Modelo: C-3045
• Tolva: 300 × 450 mm
• Diámetro rotor: 250 mm
• Velocidad rotor: 450 rpm
• Motor: 11 kW TEFC, IP55
• Alimentación: 380 V, 3 fases, 50 Hz
• Transmisión: correas en V; rotor accionado por volante-polea de alta inercia; preparado para segundo volante
• Cuchillas giratorias: K110, aprox. 58 HRC; atornilladas
• Cámara de corte: construcción atornillada/avec pasadores; soportes de rodamiento externos
• Reducción de ruido: tolva insonorizada; materiales absorbentes en puerta y carter motor; 3 aletas de poliuretano
• Descarga: cajón colector para aspiración
• Seguridad: sensor de movimiento, parada de emergencia, microinterruptores, llave pivotante
• Producción estimada: 250–400 kg/h (dependiente de material y rejilla)
• Conformidad: CE
