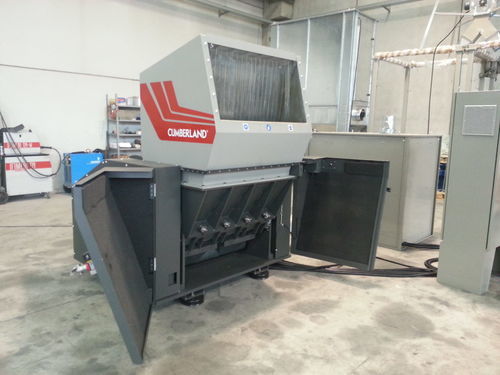

Granuladora de cuchillas C-40100-3K

de rotorcon cabezal de enfriamiento por airepara desechos de plásticos

NOMBRE DEL PRODUCTO

Cumberland inside. Molino granulador de cuchillas modelo C-40100-3K, insonorizado, con caja de carga 510 x 1.000 mm y rotor Ø 419 mm. Diseñado para reducción de tamaño continua en aplicaciones industriales; producción estimada 700–1.200 kg/h según material y rejilla de evacuación.

Características generales

• Modelo: C-40100-3K
• Caja de carga: 510 x 1.000 mm
• Diámetro rotor: 419 mm
• Velocidad rotor: 450 rpm
• Motor: 30 kW TEFC IP55 A.C., montado en corredera regulable
• Alimentación: 380 V, 3 fases, 50 Hz
• Producción estimada: 700–1.200 kg/h

Tolva

Carga frontal o con cinta; tolva completamente insonorizada. 3 aletas de poliuretano reducen la fuga de ruido y evitan el retroceso del material. Sistema de inclinación manual servoasistido para limpieza y mantenimiento sencillo.

Cámara de corte

Componentes fijados con pernos y pasadores para una rápida sustitución. Soportes de rodamiento externos para evitar contaminación por polvo y líquidos. Dos cuchillas fijas y reversibles con compensación de desgaste. Superficies internas mecanizadas para facilitar la limpieza. Sistema de ajuste frontal de las cuchillas fijas (EasyAccess Cumberland).

Rotor

Rotor abierto auto-refrigerante con eje central equilibrado y soportes robustos de cuchillas giratorias. Diseño de doble ángulo de corte con efecto tijera para mayor eficiencia, menor ruido y menor consumo. Dos discos giratorios montados lado a lado evitan enredos de materiales filamentosos. Aletas internas proporcionan refrigeración de paredes laterales y rodamientos.

Alojamiento de las cuchillas

Rotor y carcasa de las 3 cuchillas en acero alto cromo-carbono con tratamiento exclusivo CUMBERLAND para resistencia al desgaste. Cuchillas giratorias atornilladas de alta resistencia en K110 (58 HRC).

Rejilla

Soporte de rejilla con bisagra trasera y amortiguador de gas para facilitar mantenimiento. Rejillas reversibles disponibles en varios tamaños.

Base

Base de acero de gran espesor con soportes antivibración. Puerta de acceso y carcasa del motor en material aislante y absorbente acústico.

Descarga

Cajón colector para conexión a sistema de extracción, con guías laterales para montaje y limpieza sencillos.

Motor

Motor 30 kW TEFC IP55 A.C. montado en corredera ajustable para tensado de correa.

Piezas de transmisión

Rotor accionado por volante-polea de alta inercia. Transmisión por correas en V. Predisposición para segundo volante de inercia. Velocidad rotor: 450 rpm.

Seguridad

Sensor de movimiento que verifica parada del rotor antes de permitir apertura. Pulsador de emergencia frontal y micro de seguridad. Relé de control en el panel que comprueba sistemas de seguridad. Llave pivotante para bloquear rotor durante cambio de cuchillas.

Cuadro eléctrico

Panel de control IP55 con componentes para el funcionamiento y protección. Arranque estrella-triángulo y circuito de control de baja tensión. Alimentación 380 V – 3 fases – 50 Hz.

Prevención de accidentes

Equipado con etiquetas de seguridad y manual de uso y mantenimiento. Ejecución conforme a normas CE.

Producción estimada

700–1.200 kg/h según materiales y diámetro de la rejilla de evacuación.

Características / Especificaciones técnicas

• Modelo: C-40100-3K
• Caja de carga: 510 x 1.000 mm
• Diámetro rotor: 419 mm
• Velocidad rotor: 450 rpm
• Motor: 30 kW TEFC IP55 A.C., corredera regulable
• Alimentación: 380 V, 3 fases, 50 Hz
• Producción estimada: 700–1.200 kg/h (según material y rejilla)
• Material cuchillas giratorias: K110 (58 HRC)
• Alojamiento: acero alto cromo-carbono con tratamiento CUMBERLAND
• Refrigeración: aletas internas en rotor
• Reducción de ruido: tolva insonorizada con 3 aletas de poliuretano
• Descarga: cajón colector para extracción
• Rejilla: reversible, soporte trasero con amortiguador de gas
• Transmisión: volante/polea alta inercia, correas en V, predisposición segundo volante
• Seguridad: sensor de movimiento, parada de emergencia, micros de seguridad, llave pivotante
• Cuadro eléctrico: IP55, arranque estrella-triángulo
