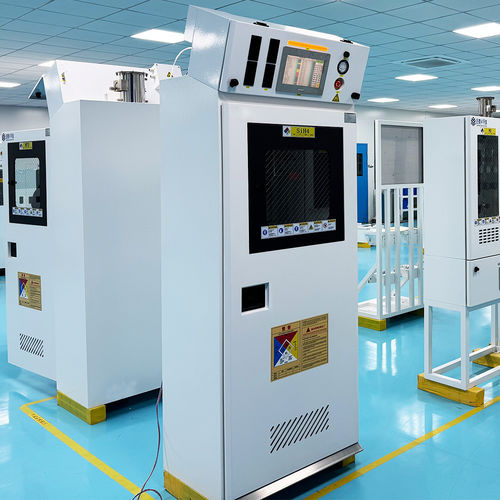

Sistema de almacenamiento de gas de alta presión JW-300-BSGS
Añadir a mis favoritos
Añadir al comparador
Características
- Otras características
- de alta presión
Descripción
Descripción del producto
Jewellok se especializa en armarios de gas totalmente automáticos y semiautomáticos GC, armarios BSGS, VMB, TMA, armarios de tratamiento de gases residuales (scrubber), armarios de distribución de gas, VDB y VDP, adecuados para gases especiales como SiH4, NF3, NH3, N2O y HCl.
Aplicación
Los sistemas Bulk Specialty Gas (BSGS) son fundamentales para suministrar gases especiales de alta pureza en industrias como la fabricación de semiconductores, farmacéutica y procesamiento químico. Estos sistemas aseguran una entrega de gas segura, eficiente y libre de contaminación hasta el punto de uso mediante armarios y equipos de tratamiento de emisiones.
Armarios de gas
Los armarios de gas son recintos diseñados para almacenar y suministrar gases especiales de alta pureza utilizados en procesos sensibles. Las características principales incluyen válvulas de cierre automáticas, sensores de fugas, sistemas de ventilación, materiales de alta calidad (por ejemplo acero inoxidable), filtración avanzada para prevenir la contaminación y sistemas de control automatizados que supervisan presión, flujo y pureza. Los armarios incorporan mecanismos de seguridad como puertas a prueba de explosiones y ventanas de observación, alarmas de fuga, corte remoto, alarmas de presión negativa, purga automática y conmutación de ventilación.
Armarios de tratamiento de gases residuales (scrubber)
Los armarios de tratamiento de gases residuales gestionan los gases de escape de los BSGS, neutralizando o eliminando subproductos tóxicos, corrosivos o dañinos para el medio ambiente antes de su liberación. Los scrubbers húmedos utilizan soluciones líquidas para capturar y neutralizar gases ácidos o reactivos. Los scrubbers secos emplean medios químicos para adsorber o reaccionar con compuestos peligrosos. Los diseños avanzados incorporan monitorización en tiempo real para optimizar la eficiencia y facilitar el cumplimiento normativo ambiental.
Interacción del sistema
Los armarios BSGS y los armarios de tratamiento de gases residuales funcionan conjuntamente para suministrar gases de alta pureza de forma segura y sostenible. La supervisión y el control integrados garantizan eficiencia operativa, seguridad y cumplimiento ambiental en aplicaciones industriales críticas.
Datos técnicos
Model: JW-300-BSGS
Especificación: W800×D633×H2172
Tamaño armario de gas: Alimentación de control: 220VAC, 50Hz, 500W; alimentación de calefacción: 220VAC, 50Hz, 1–6KW (si está instalada)
Conexiones del armario de control: PN2, 1/4" MVCJ
Conexión de purga: HPN2, 1/4" MVCJ
Conexión de retención alta presión: GN2, 1/4" MVCJ
Conexión de vacío: 1/2" MVCJ
Tubo de drenaje VENT: accionamiento CDA, 1/4" SWG
Capacidad de fuente de aire neumática: OD 150MM; silano 810 m3/hr; otros gases 204 m3/hr
Ventilación y características de seguridad: conmutación y purga automáticas, armoire anti-salida y a prueba de explosiones, puerta autobloqueante a prueba de explosiones, ventana de observación a prueba de explosiones, alarma de fugas, corte remoto, alarma de presión negativa
Interfaz de operación: pantalla táctil color de 10 pulgadas
Opcional
Especificaciones técnicas
Jewellok se especializa en armarios de gas totalmente automáticos y semiautomáticos GC, armarios BSGS, VMB, TMA, armarios de tratamiento de gases residuales (scrubber), armarios de distribución de gas, VDB y VDP, adecuados para gases especiales como SiH4, NF3, NH3, N2O y HCl.
Aplicación
Los sistemas Bulk Specialty Gas (BSGS) son fundamentales para suministrar gases especiales de alta pureza en industrias como la fabricación de semiconductores, farmacéutica y procesamiento químico. Estos sistemas aseguran una entrega de gas segura, eficiente y libre de contaminación hasta el punto de uso mediante armarios y equipos de tratamiento de emisiones.
Armarios de gas
Los armarios de gas son recintos diseñados para almacenar y suministrar gases especiales de alta pureza utilizados en procesos sensibles. Las características principales incluyen válvulas de cierre automáticas, sensores de fugas, sistemas de ventilación, materiales de alta calidad (por ejemplo acero inoxidable), filtración avanzada para prevenir la contaminación y sistemas de control automatizados que supervisan presión, flujo y pureza. Los armarios incorporan mecanismos de seguridad como puertas a prueba de explosiones y ventanas de observación, alarmas de fuga, corte remoto, alarmas de presión negativa, purga automática y conmutación de ventilación.
Armarios de tratamiento de gases residuales (scrubber)
Los armarios de tratamiento de gases residuales gestionan los gases de escape de los BSGS, neutralizando o eliminando subproductos tóxicos, corrosivos o dañinos para el medio ambiente antes de su liberación. Los scrubbers húmedos utilizan soluciones líquidas para capturar y neutralizar gases ácidos o reactivos. Los scrubbers secos emplean medios químicos para adsorber o reaccionar con compuestos peligrosos. Los diseños avanzados incorporan monitorización en tiempo real para optimizar la eficiencia y facilitar el cumplimiento normativo ambiental.
Interacción del sistema
Los armarios BSGS y los armarios de tratamiento de gases residuales funcionan conjuntamente para suministrar gases de alta pureza de forma segura y sostenible. La supervisión y el control integrados garantizan eficiencia operativa, seguridad y cumplimiento ambiental en aplicaciones industriales críticas.
Datos técnicos
Model: JW-300-BSGS
Especificación: W800×D633×H2172
Tamaño armario de gas: Alimentación de control: 220VAC, 50Hz, 500W; alimentación de calefacción: 220VAC, 50Hz, 1–6KW (si está instalada)
Conexiones del armario de control: PN2, 1/4" MVCJ
Conexión de purga: HPN2, 1/4" MVCJ
Conexión de retención alta presión: GN2, 1/4" MVCJ
Conexión de vacío: 1/2" MVCJ
Tubo de drenaje VENT: accionamiento CDA, 1/4" SWG
Capacidad de fuente de aire neumática: OD 150MM; silano 810 m3/hr; otros gases 204 m3/hr
Ventilación y características de seguridad: conmutación y purga automáticas, armoire anti-salida y a prueba de explosiones, puerta autobloqueante a prueba de explosiones, ventana de observación a prueba de explosiones, alarma de fugas, corte remoto, alarma de presión negativa
Interfaz de operación: pantalla táctil color de 10 pulgadas
Opcional
- Detector de llama UV/IR
- Cylinder Shutboy
- Calefacción de panel
- Módulo de comunicación Ethernet
- Báscula de pesaje
- Interruptor de flujo excesivo
Especificaciones técnicas
- Model: JW-300-BSGS
- Dimensiones exteriores del armario: W800 × D633 × H2172
- Alimentación de control: 220VAC, 50Hz, 500W
- Alimentación de calefacción (si instalada): 220VAC, 50Hz, 1–6KW
- Conexiones del armario de control: PN2, 1/4" MVCJ
- Conexión de purga: HPN2, 1/4" MVCJ
- Conexión de retención alta presión: GN2, 1/4" MVCJ
- Conexión de vacío: 1/2" MVCJ
- Accionamiento del tubo de drenaje VENT: CDA driver, 1/4" SWG
- Capacidad de fuente de aire neumática: OD 150MM; silano 810 m3/hr; otros gases 204 m3/hr
- Ventilación y dispositivos de seguridad: conmutación y purga automáticas, puertas y ventana a prueba de explosiones, alarma de fugas, corte remoto, alarma de presión negativa
- Interfaz operador: pantalla táctil color de 10 pulgadas
- Gases típicamente compatibles: SiH4, NF3, NH3, N2O, HCl y otros gases de proceso especializados
