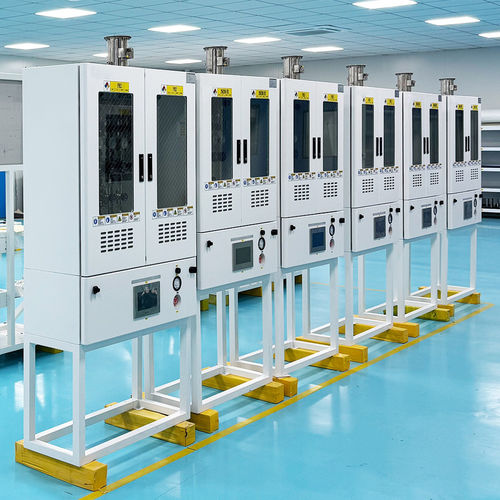

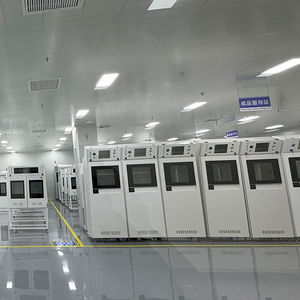

Sistema de distribución de gas JW-200-VMB

de aire comprimidopara aplicaciones industriales

Caja colectora de válvulas y armario/panel de gas (VMB/VMP)

Descripción general
Los VMB (cajas colectoras de válvulas) y VMP (paneles colectores) son módulos para la distribución controlada de gases de alta pureza y gases especiales en entornos industriales. Dividen una fuente de gas única en múltiples salidas (típicamente 4–8) y están diseñados para operación y mantenimiento seguros al manipular gases peligrosos, reactivos o de ultra alta pureza en fabs de semiconductores, laboratorios y sistemas de distribución de gases especiales.

Características y aplicaciones

• Configuraciones: armario cerrado para gases peligrosos/reactivos o panel abierto para gases inertes.
• Opciones de control: desde estaciones manuales hasta integración PLC totalmente automatizada.
• Sistemas de seguridad: vent/purga, generación de vacío, detección UV/IR, detectores de gas tóxico, válvulas de corte de emergencia, armarios y puertas a prueba de explosiones.
• Diseño de alta pureza: colectores soldados orbitalmente, carcasas purgeables y materiales compatibles con gases de calidad para semiconductores.
• Armarios especializados: armarios TMA para gases pirofóricos/altamente reactivos con rociadores, detección de fugas y extracción dedicada.
• Armarios para tratamiento de gases residuales (scrubber): filtración y depuración química para neutralizar subproductos peligrosos y cumplir con la normativa ambiental.
• Casos de uso típicos: fabs de semiconductores, suministro a granel de gases especiales, deposición en capas atómicas (ALD), laboratorios de investigación.

Datos técnicos
Modelo: JW-200-VMB, JW-100-VMB
Especificación: 4S / 6S / 8S
Tamaño armario especial: W870×D340×H1680
Alimentación del armario de control: 220VAC, 50Hz, 500W
Alimentación de calentamiento: 220VAC, 50Hz, 1–6kW
Purga: PN2, 1/4” MVCJ
Vacío: GN2, 1/4” MVCJ
Tubo de drenaje VENT: 1/2” MVCJ
Fuente de aire neumática: CDA driver, 1/4" SWG
Ventilación del armario: OD 100mm, 70 m3/hr
Equipamiento estándar: armario a prueba de explosiones, puerta auto‑bloqueante a prueba de explosiones, ventana de observación a prueba de explosiones, corte remoto
Interfaz de operación: pantalla táctil color de 7"

Opcional

• UV/IR
• Calefacción de panel
• Módulo de comunicación Ethernet
• Interruptor de alta temperatura
• Detector de humo

Gases compatibles (ejemplos)
SiH4, NF3, NH3, N2O, HCl (la selección depende de la configuración del armario y de los materiales en contacto)

Especificaciones técnicas

• Marca: Jewellok
• Modelos: JW-200-VMB, JW-100-VMB
• Número de salidas / sticks: 4S / 6S / 8S
• Tamaño del armario especial: W870×D340×H1680
• Alimentación del armario de control: 220VAC, 50Hz, 500W
• Alimentación de calentamiento: 220VAC, 50Hz, 1–6kW
• Sistema de purga: PN2, 1/4” MVCJ
• Sistema de vacío: GN2, 1/4” MVCJ
• Tubo de drenaje VENT: 1/2” MVCJ
• Fuente de aire neumática: CDA driver, 1/4" SWG
• Ventilación del armario: OD 100mm, 70 m3/hr
• Equipamiento estándar: armario a prueba de explosiones, puerta auto‑bloqueante a prueba de explosiones, ventana de observación a prueba de explosiones, corte remoto
• Interfaz de operación: pantalla táctil color de 7"
• Opciones disponibles: detección UV/IR, calefacción de panel, módulo Ethernet, interruptor de alta temperatura, detector de humo
• Aplicaciones típicas: distribución de gases de alta pureza, armarios TMA para gases reactivos/pirofóricos, sistemas BSGS de alto caudal y tratamiento de gases residuales
