Manifold multivía JW-300-CCB

de PPpara electroválvulapara aplicaciones neumáticas

Resumen

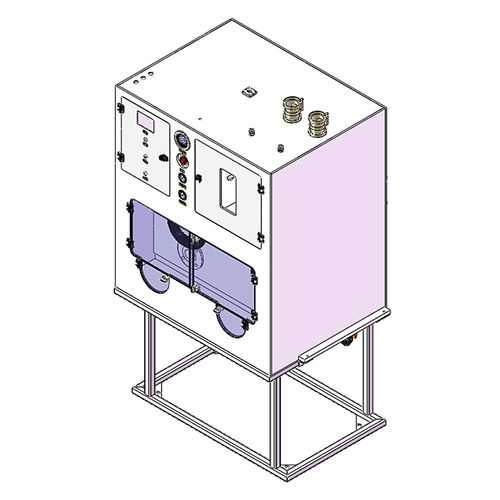

El armario colector de válvulas y caja de control JW-300-CCB de Clean Connection está diseñado para muestreo, distribución y control en sistemas de agua ultrapura (UPW) y gases limpios (CDA, N2). La unidad combina una carcasa de PP con tubería y componentes de válvulas internos en PFA para compatibilidad química en entornos controlados.

Datos técnicos

• Modelo: JW-300-CCB
• Dimensiones físicas: 2S: W856 × D790 × H1865 mm; 4S: W1050 × D790 × H1865 mm (personalizable)
• Alimentación del armario de control: 220 VAC, 50 Hz, 25 W con protección contra fugas
• Medio de purga: PN2, accesorios SS316 1/2" SWG
• Conexión agua ultrapura: UPW, brida JIS 16A
• Aire comprimido: CDA, accesorios SS316 1/2" SWG
• Salida de desecho: Drenaje, toma de fusión PP DN20
• Ventilación del armario: OD 100 mm, 150 m³/h

Construcción y funciones estándar

• Carcasa exterior en PP con ventana de observación en PVC transparente
• Tubería interna y componentes de válvulas en PFA compatibles con UPW
• Soplado/limpieza con nitrógeno para protección de la línea
• Función de mantenimiento de presión en la tubería antes de muestreo/llenado
• Alarma de fugas y alarma de presión negativa

Opciones

• Lector de códigos de barras
• Pantalla táctil a color
• Filtros para CDA y N2
• Punto de muestreo de agua ultrapura

Aplicaciones y personalización

• Integración en redes UPW para semiconductores, farmacéutica y laboratorios
• Dimensiones y accesorios personalizables según especificaciones del sitio
• Contacte con Clean Connection para configuración, instalación y soporte de validación
