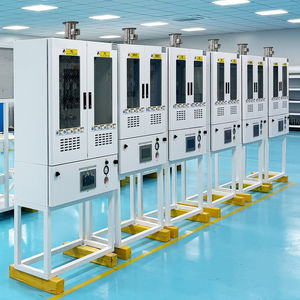

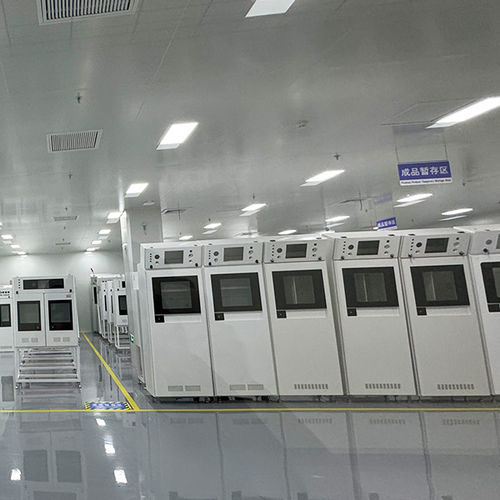

Sistema de almacenamiento de gas de alta presión JW-300-GR

Armario de almacenamiento y regulación de presión para gases de alta pureza JW-300-GR para la industria de semiconductores
En la fabricación de semiconductores, el almacenamiento seguro y la entrega precisa de gases especiales de alta pureza y alta presión son esenciales para la estabilidad del proceso y la seguridad. El sistema JW-300-GR combina armarios de almacenamiento de botellas y un armario de regulación de presión diseñado para salas limpias y normas de seguridad industrial.

Armarios de almacenamiento de cilindros de gas
Diseñados para gases especiales como nitrógeno, argón e hidrógeno, los armarios proporcionan un alojamiento seguro que protege las botellas de riesgos externos y limita el acceso no autorizado. Construidos con materiales resistentes a la corrosión, incluyen ventilación forzada para evitar acumulación de gas, elementos resistentes al fuego y cerraduras. La organización interna y el etiquetado claro permiten una identificación y reposición rápidas en entornos de producción de alta actividad.

Armarios de regulación de presión de gas
El armario de regulación alberga reguladores, válvulas de aislamiento e instrumentos de monitorización para suministrar gases a la presión controlada requerida por los equipos. Sensores integrados y lógicas de alarma detectan fugas o desviaciones de presión y activan respuestas de seguridad. Los componentes y sellos se seleccionan por su compatibilidad con salas limpias para evitar la contaminación de las líneas de gas de alta pureza. Las opciones de control automatizado y monitorización remota reducen tiempos de parada y mejoran la trazabilidad del proceso.

Descripción general
Conjuntamente, los armarios de almacenamiento y regulación aseguran la contención segura y el suministro preciso de gases especiales, respaldando los requisitos de precisión y cumplimiento normativo en la producción de semiconductores.

Datos técnicos
Model: JW-300-GR
Specification: Single bottle/double bottle
Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
Control cabinet power supply: Control power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
Purge: PN2,1/4” MVCJ
High pressure holding: HPN2,1/4” MVCJ
Vacuum: GN2.1/4” MVCJ
VENT drain pipe: 1/2” MVCJ
Pneumatic air source: CDA driver, 1/4″ SWG
Operation interface: 7″ color touch screen/buttons

Opcional

• Báscula de pesaje
• Calefacción de panel
• Interruptor de flujo excesivo
• Módulo de comunicación Ethernet
• CGA Guarder

Características / especificaciones técnicas

• Model: JW-300-GR
• Specification: Single bottle/double bottle
• Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
• Control cabinet power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
• Purge: PN2, 1/4” MVCJ
• High pressure holding: HPN2, 1/4” MVCJ
• Vacuum: GN2, 1/4” MVCJ
• VENT drain pipe: 1/2” MVCJ
• Pneumatic air source: CDA driver, 1/4″ SWG
• Operation interface: 7″ color touch screen / buttons
• Optional features: Báscula de pesaje; Calefacción de panel; Interruptor de flujo excesivo; Módulo comunicación Ethernet; CGA Guarder
