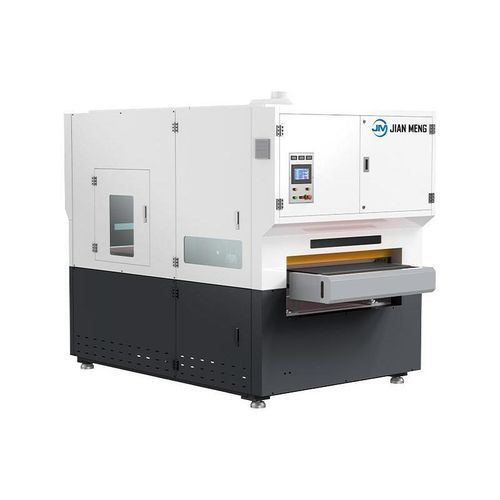

Desbarbadora con cepillo XDP-RPR

de discobanda abrasivalijadora

Descripción general
La máquina de desbarbado al vacío Jianmeng XDP-800RPR logra funciones eficientes y precisas de desbarbado y tratamiento superficial a través del uso coordinado de pulido de cinta de arena, achaflanado universal de cepillo de rodillos y sistema de adsorción al vacío. El cepillo de rodillos tiene las funciones de auto rotación y revolución, que pueden procesar profundamente rebajas en los bordes y posiciones de orificio de la pieza de trabajo, al mismo tiempo que logran efectos uniformes de achaflanado y estiramiento. El uso de cinta transportadora de material de caucho de alta amortiguación, combinada con un fuerte ventilador de succión de vacío, garantiza la estabilidad y la precisión de posicionamiento de la pieza de trabajo durante el funcionamiento de alta velocidad. La máquina puede procesar eficientemente los bordes de piezas y placas metálicas, eliminar las rebabas ásperas que quedan durante el proceso de fabricación y garantizar superficies lisas y seguras a través del lijado, el achaflanado universal del cepillo de rodillos y el sistema de succión al vacío. Además, puede eliminar eficazmente la capa de óxido en la superficie metálica y la zona afectada por el calor después de la soldadura, mejorando la adhesión de recubrimientos y pinturas. El equipo está equipado con un sistema de recogida de polvo húmedo de 5KW.

Pantalla de visualización CNC
La pantalla de visualización CNC es un componente clave de las máquinas de desbarbado de precisión, responsable de mostrar y controlar centralmente todos los parámetros operativos durante el proceso de desbarbado, mejorando la eficiencia y la precisión del mecanizado. Proporciona retroalimentación en tiempo real y permite a los operadores realizar ajustes precisos de parámetros según sea necesario para garantizar la calidad de la pieza de trabajo.

Cepillo de rodillos
El cepillo de rodillos es un componente clave en el tratamiento de superficies metálicas, ampliamente utilizado en procesos como desbarbado, cepillado, limpieza, pulido, etc. Está compuesto por múltiples cerdas, y el material, la dureza y la disposición de las cerdas se pueden ajustar de acuerdo con diferentes requisitos de procesamiento. El cepillo de rodillo entra en contacto con la superficie de la pieza de trabajo a través del movimiento de rotación, eliminando efectivamente impurezas tales como rebabas, óxidos y manchas de aceite, mejorando de este modo la suavidad y la estética de la superficie metálica.

Consumibles

• Cinturón abrasivo: Herramienta de molienda ampliamente utilizada para el tratamiento de superficies metálicas. Después de un procesamiento especial, forma una estructura similar a una cinta y es adecuada para varios procesos como molienda, desbarbado, pulido, acabado y dibujo de alambre. Elimina el exceso de material a través de la fricción con la superficie de la pieza de trabajo, mejorando así la calidad de la superficie y la apariencia de la pieza de trabajo.
• Cepillo de rodillos: Herramienta eficiente para el procesamiento de metales y el tratamiento superficial, ampliamente utilizada en procesos como desbarbado, estiramiento superficial, limpieza, eliminación de capas de óxido y manchas de aceite. Su principio de trabajo es lograr efectos de desbarbado, achaflanado y acabado superficial mediante la rotación de las cerdas en contacto con la superficie de la pieza de trabajo.

Comparación de las piezas de desbarbado antes y después de la retirada

• Antes de desbarbar: Los bordes ásperos y las rebabas afiladas de la pieza de trabajo afectan a la precisión del montaje. Puede haber una capa de óxido y ligeras irregularidades en la superficie, lo que puede afectar el procesamiento posterior o la adhesión del recubrimiento.
• Después de desbarbar: Los bordes lisos sin rebabas mejoran la seguridad del producto. Después de ser pulido o cepillado, la superficie metálica se vuelve más exquisita y hermosa. Después del desbarbado, mejora la precisión dimensional para garantizar una mejor calidad de montaje. La eliminación de la capa de óxido es beneficiosa para procesos posteriores tales como soldadura, pintura y galvanoplastia, mejorando la adhesión y la durabilidad del recubrimiento.

Características / Especificaciones técnicas
Superficie ancha del banco de trabajo: 800 mm
Espesor de procesamiento: 1-90 mm
Tamaño mínimo de procesamiento: 50 * 50 * 0,5 mm (placa no perforada)
Velocidad de alimentación: 1-7 m/min (frecuencia variable ajustable)
Velocidad del cinturón: 2.2-11 m/min
Velocidad del cepillo del rodillo: 9-18 m/min
Velocidad de revolución: 9-19 m/min
Potencia máxima: 39,15 kW (excluido el colector de polvo)
Voltaje nominal: 380V / 3P / 50HZ
Presión atmosférica: 0.6-0.8Mpa
Tamaño del cinturón de arena: 1900 * 650 mm
Tamaño del cepillo del rodillo: 250 * 300 * 40 mm
Peso del huésped: Aproximadamente 3000 kg
Tamaño: 3200*1650*2250 mm
