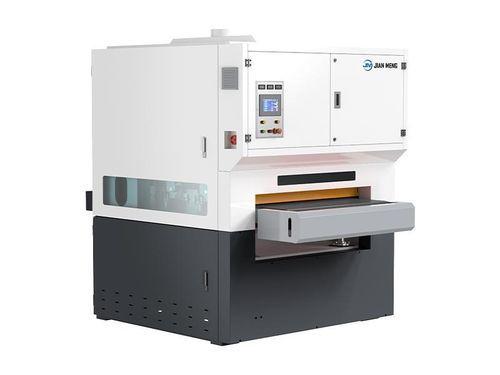

Desbarbadora de banda XDP-RRT

lijadorade cepilladode estantería de ángulos

Descripción del producto
La serie JM XDP-RRT se utiliza principalmente para desbarbar, cepillar y pulir las superficies de diversas piezas metálicas para mejorar la calidad y precisión de la superficie. Este equipo integra múltiples tecnologías de procesamiento, como bandas de lijado y rodillos de pulido, para lograr un flujo de procesamiento de precisión completo desde el desbarbado, el cepillado hasta el pulido delicado. Permite completar múltiples procesos de tratamiento de superficies en una sola parada, mejorando la eficiencia de producción y la estabilidad de la calidad del producto. La máquina está equipada con dos unidades de banda de lijado ancha. Impulsadas por rodillos de molienda, las bandas de lijado giran a alta velocidad para eliminar partículas de escoria, escamas de óxido, grandes rebabas y otras imperfecciones de la superficie de la pieza, mientras realizan simultáneamente un tratamiento de cepillado. También cuenta con una unidad de rodillo de pulido que gira a alta velocidad y entra en contacto por fricción con la superficie de la pieza, produciendo un efecto de cepillado uniforme y fino. Esta máquina puede equiparse opcionalmente con un sistema de recolección de polvo húmedo. Método de eliminación de polvo: el polvo generado durante la operación se extrae eficazmente a través del puerto de recolección de polvo, eliminando el riesgo de explosión de polvo y manteniendo la limpieza interna del equipo.

Sistema CNC
El sistema CNC es un componente clave de la máquina de desbarbado de metal CNC, responsable de mostrar y controlar centralmente todos los parámetros operativos durante el proceso de desbarbado, mejorando la eficiencia y precisión del mecanizado. No solo proporciona retroalimentación en tiempo real, sino que también permite a los operadores realizar ajustes precisos de los parámetros según sea necesario para garantizar la calidad de la pieza.

Estaciones de trabajo: R+R+T (Banda ancha + Banda ancha + Rueda de pulido)
La serie RRT combina una banda de lijado ancha, otra banda de lijado ancha y una estación de rueda de pulido; el ancho de la plataforma dicta el tamaño de la banda, mientras que la pieza se fija firmemente en la cinta transportadora utilizando rodillos de presión para el sujeción — las opciones de estación modular están disponibles para satisfacer las necesidades de producción variables.

Consumibles abrasivos

• Banda abrasiva: Una herramienta de molienda utilizada para el tratamiento de superficies metálicas. Después de un procesamiento especial, forma una estructura en forma de banda y es adecuada para varios procesos como molienda, desbarbado, pulido, acabado y cepillado. La banda de lijado elimina el exceso de material a través de la fricción con la superficie de la pieza, mejorando así la calidad y apariencia de la superficie de la pieza.
• Rodillo de pulido: Los rodillos de pulido funcionan aplicando un movimiento de rotación con presión controlada, utilizando materiales abrasivos especializados para eliminar las imperfecciones finas de la superficie y mejorar la apariencia general de la pieza. Estos rodillos aseguran un pulido uniforme sobre grandes áreas de superficie, ofreciendo alta precisión y resultados consistentes, esenciales para industrias que requieren acabados de alta calidad, como la automotriz y la fabricación de electrodomésticos.
• El principio de funcionamiento de la máquina de desbarbado y cepillado implica el uso de cepillos rotativos que entran en contacto con la superficie de la pieza para lograr efectos de desbarbado, redondeo de bordes y acabado de superficies.

Comparación de piezas desbarbadas antes y después de la eliminación

• Antes del desbarbado: Los bordes rugosos y las rebabas afiladas de la pieza afectan la precisión del ensamblaje. Puede haber una capa de óxido y una ligera irregularidad en la superficie, lo que puede afectar el procesamiento posterior o la adhesión del recubrimiento.
• Después del desbarbado: Los bordes lisos sin rebabas mejoran la seguridad del producto. Después de ser pulida o cepillada, la superficie metálica se vuelve más exquisita y hermosa. Después del desbarbado, la mejora de la precisión dimensional asegura una mejor calidad de ensamblaje. La eliminación de la capa de óxido es beneficiosa para procesos posteriores como soldadura, pintura y galvanoplastia, mejorando la adhesión y durabilidad del recubrimiento.

Estructura opcional

• 2+1
• 2+2

Más herramientas opcionales

• Estación R — Desbarbado con banda ancha
• Estación P — Redondeo de bordes con cepillos rotativos
• Estación T — Pulido con rueda de pulido
• Estación H — Eliminación de escoria pesada con martillos de disco

Especificaciones técnicas
Selección de ancho de procesamiento del equipo: 450/800/1000/1300/1600mm
Espesor de procesamiento: 0.5-100mm
Velocidad de la banda abrasiva: 1-15m/min
Velocidad de alimentación: 1-7m/min
Tamaño del rodillo de pulido: φ200mm
Altura de la plataforma: 900-1000mm
Tamaño mínimo de procesamiento: 30*30*1.0mm (Adsorción magnética)
Voltaje nominal: 380V/3P/50HZ (personalizado)
Presión de operación: 0.6-0.8Mpa
Patrón cepillado: Acabado cepillado de copo de nieve, acabado cepillado corto de copo de nieve

Características / Especificaciones técnicas

• Desbarbado, cepillado y pulido para piezas metálicas
• Bandas de lijado y rodillos de pulido integrados
• Sistema de recolección de polvo húmedo opcional
• Sistema CNC para control de parámetros y retroalimentación
• Estaciones de trabajo: R+R+T (Banda ancha + Banda ancha + Rueda de pulido)
• Opciones de estación modular
• Consumibles de banda abrasiva y rodillo de pulido
• Estructuras opcionales: 2+1, 2+2
• Herramientas opcionales: estaciones R, P, T, H
• Ancho de procesamiento: 450/800/1000/1300/1600mm
• Espesor de procesamiento: 0.5-100mm
• Velocidad de la banda abrasiva: 1-15m/min
• Velocidad de alimentación: 1-7m/min
• Tamaño del rodillo de pulido: φ200mm
• Altura de la plataforma: 900-1000mm
• Tamaño mínimo de procesamiento: 30*30*1.0mm (Adsorción magnética)
• Voltaje nominal: 380V/3P/50HZ (personalizado)
• Presión de operación: 0.6-0.8Mpa
• Patrón cepillado: Acabado cepillado de copo de nieve, acabado cepillado corto de copo de nieve
