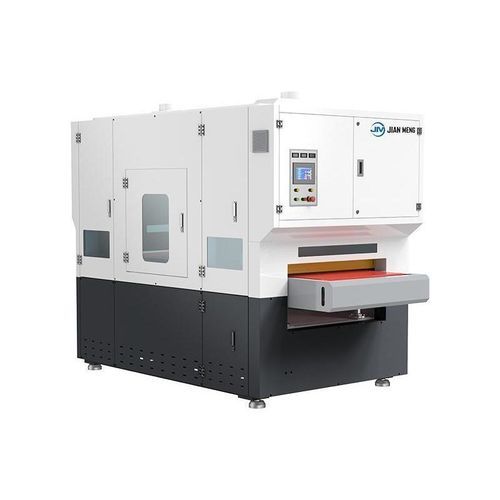

Máquina de acabado mecanizado XDP-MRPRT

máquina pulidorade desbastadorectificadora

Resumen del producto La máquina de desbarbado, trefilado y pulido XDP-800RPRT de Jianmeng se utiliza principalmente para el desbarbado, redondeo de bordes y trefilado en las superficies de varias piezas de trabajo de metal para mejorar la calidad y precisión de la superficie. Este equipo integra múltiples tecnologías de procesamiento, como bandas de lijado, cepillos de rodillo y rodillos de pulido, para lograr un flujo de trabajo de procesamiento de precisión completo, desde el desbarbado y el redondeo de bordes hasta el delicado trefilado de alambre. Permite completar múltiples procesos de tratamiento de superficies en una sola parada, mejorando la eficacia de la producción y la estabilidad de la calidad del producto. La máquina integrada de desbarbado, trefilado y pulido XDP-800RPRT está equipada con dos unidades de banda ancha de lijado. Impulsadas por rodillos de rectificado, las bandas de lijado giran a gran velocidad para eliminar partículas de escoria, cascarilla de óxido, rebabas grandes y otras imperfecciones de la superficie de la pieza de trabajo, al tiempo que se realiza el tratamiento de trefilado. También cuenta con una unidad de rodillos de pulido que gira a alta velocidad y entra en contacto por fricción con la superficie de la pieza de trabajo, produciendo un efecto de trefilado uniforme y fino. La máquina está equipada con un colector de polvo húmedo de 5,5 kW. Método de eliminación de polvo: El polvo generado durante el funcionamiento se extrae eficazmente a través del puerto de recogida de polvo, eliminando el riesgo de explosión de polvo y manteniendo la limpieza interna del equipo. Sistema CNC El sistema CNC es un componente clave de la máquina desbarbadora de metal CNC, responsable de mostrar y controlar centralmente todos los parámetros operativos durante el proceso de desbarbado, mejorando la eficiencia y precisión del mecanizado. No sólo proporciona información en tiempo real, sino que también permite a los operadores realizar ajustes precisos de los parámetros según sea necesario para garantizar la calidad de la pieza de trabajo. La serie MRPRT combina una sola banda ancha de lijado, una estación de trabajo con cepillos de rodillo, otra banda ancha de lijado y una estación con cepillos de pulido; la anchura de la plataforma dicta el tamaño de la banda y el número/diámetro de los cepillos de rodillo, mientras que la banda transportadora fijada magnéticamente sujeta las piezas en su sitio; hay disponibles opciones de estaciones modulares para adaptarse a las distintas necesidades de producción. Consumibles abrasivos

• Cinta abrasiva: Herramienta abrasiva utilizada para el tratamiento de superficies metálicas. Tras un procesamiento especial, forma una estructura similar a un cinturón y es adecuada para diversos procesos como el esmerilado, el desbarbado, el pulido, el acabado y el cepillado. El cinturón de arena elimina el exceso de material a través de la fricción con la superficie de la pieza de trabajo, mejorando así la calidad de la superficie y el aspecto de la pieza de trabajo.
• Cepillo de rodillo: Una herramienta de procesamiento de metales y tratamiento de superficies utilizada en procesos como el desbarbado, redondeo de bordes, dibujo de superficies, limpieza, eliminación de capas de óxido y manchas de aceite. El principio de funcionamiento implica el uso de cepillos giratorios que entran en contacto con la superficie de la pieza de trabajo para lograr efectos de desbarbado, redondeo de bordes y acabado de superficies.
• Rodillo pulidor: Funciona aplicando un movimiento giratorio con presión controlada, utilizando materiales abrasivos especializados para eliminar finas imperfecciones de la superficie y mejorar el aspecto general de la pieza de trabajo. Estos rodillos garantizan un pulido uniforme en grandes superficies, ofreciendo una alta precisión y unos resultados uniformes, esenciales para industrias que requieren acabados de alta calidad, como la automoción y la fabricación de electrodomésticos.

Comparación de piezas de trabajo desbarbadas antes y después de la extracción

• Antes del desbarbado: Los bordes ásperos y las rebabas afiladas de la pieza afectan a la precisión del ensamblaje. Puede haber una capa de óxido y ligeras irregularidades en la superficie, que pueden afectar al procesamiento posterior o a la adherencia del recubrimiento.
• Después del desbarbado: Los bordes lisos sin rebabas mejoran la seguridad del producto. Después de ser pulida o cepillada, la superficie metálica se vuelve más exquisita y bella. Después del desbarbado, mejora la precisión dimensional para garantizar una mejor calidad de montaje. La eliminación de la capa de óxido es beneficiosa para procesos posteriores como soldadura, pintura y galvanoplastia, mejorando la adherencia y durabilidad del recubrimiento.

Estructura opcional

• 1+6+1+1
• 1+4+1+1

Más herramientas opcionales

• Estación R - Desbarbado con cinta ancha
• Estación P - Redondeo de bordes con cepillos giratorios
• Estación T - Pulido con rueda pulidora
• Estación H - Eliminación de escoria pesada con martillos de disco

Especificaciones técnicas Selección de ancho de procesamiento del equipo: 450/800/1000/1300/1600mm Superficie ancha del banco de trabajo: 800mm Espesor de procesamiento: 1-90mm Tamaño mínimo de procesamiento: 50*50*0.5mm (placa no perforada) Velocidad de alimentación: 1-7m/min (conversión de frecuencia ajustable) Velocidad de la cinta: 2.2-11m/min Velocidad del cepillo de rodillos: 6-19m/min Velocidad de revolución: 4-12m/min Potencia máxima: Velocidad constante Tensión nominal: 43.85kW (excluyendo el colector de polvo) Presión atmosférica: 380V/3P/50HZ Tamaño de la cinta de arena: 0.6-0.8Mpa Tamaño del cepillo del rodillo: 1900*820mm Peso de la máquina: Alrededor de 3500kg Tamaño: 3700*1650*2200 Características / Especificaciones Técnicas

• Máquina integrada de desbarbado, trefilado y pulido para piezas metálicas
• Múltiples tecnologías de procesamiento: bandas de lijado, cepillos de rodillo, rodillos de pulido
• Dos unidades de banda ancha de lijado y una unidad de rodillo de pulido
• Colector de polvo húmedo de 5,5KW para una eliminación eficaz del polvo
• Sistema CNC para el control operativo y el ajuste de parámetros
• Puestos de trabajo: R+P+R+T (Cinta ancha + Cepillos de rodillo + Cinta ancha + Rodillo pulidor)
• Estructuras opcionales: 1+6+1+1, 1+4+1+1
• Ancho de procesamiento: 450/800/1000/1300/1600mm
• Ancho del banco de trabajo: 800mm
• Espesor de procesamiento: 1-90mm
• Medida mínima de procesamiento: 50*50*0,5mm
• Velocidad de alimentación: 1-7m/min (ajustable)
• Velocidad de la cinta: 2.2-11m/min
• Velocidad del cepillo giratorio: 6-19m/min
• Velocidad de revolución: 4-12m/min
• Voltaje nominal: 43.85kW (excluyendo el colector de polvo)
• Presión atmosférica: 380V/3P/50HZ
• Tamaño de la cinta de arena: 0.6-0.8Mpa
• Tamaño del cepillo giratorio: 1900*820mm
• Peso de la máquina: Alrededor de 3500kg
• Tamaño de la máquina: 3700*1650*2200mm
