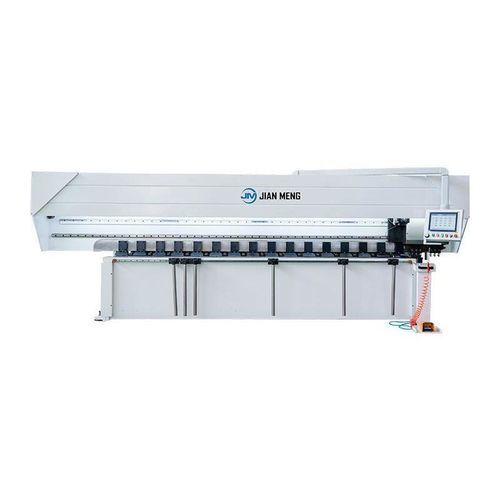

Ranuradora automática

en VCNC

Descripción del producto
La máquina de ranurado vertical en V tiene una velocidad de corte de ranura de hasta 120 m/min y una precisión de repetibilidad de ± 0,02 mm, compatible con varias placas como acero inoxidable y aleación de aluminio. Sistema de sujeción automática hidráulica, pantalla táctil industrial de 15 pulgadas con programación de un clic, ayuda en el procesamiento de pre-doblado eficiente y preciso.

Estructura vertical
La máquina de corte vertical en V adopta una estructura de marco y una mesa de trabajo de acero estructural de baja aleación y alta resistencia. La película inferior integrada se forma de una sola vez y se puede procesar en la placa de espejo sin dejar marcas. Toda la máquina se templa en un horno eléctrico para eliminar el estrés de soldadura, y se sujeta y forma de una sola vez a través de un centro de mecanizado CNC importado para asegurar que cada superficie de instalación sea paralela y perpendicular. El tratamiento de chorro de arena asegura la calidad del recubrimiento. Durante la operación, el soporte del cuchillo permanece estacionario y la placa se mueve por la alimentación. La profundidad y la distancia de la ranura se controlan con precisión, lo que resulta en una excelente rigidez general, durabilidad y estabilidad.

Sistema CNC
La máquina de ranurado vertical en V está equipada con un sistema CNC inteligente que puede calcular automáticamente el espaciado de ranura basado en el tamaño y los requisitos de diámetro interior y exterior de la chapa, logrando un posicionamiento preciso. La programación de bucle de un clic reduce el tiempo de programación en un 80%. Edición gráfica visual, soporte de dibujo a mano y diseño de importación. Simulación de efecto de doblado en tiempo real, evitando errores de entrada, reduciendo el desperdicio de material y logrando una producción eficiente y estable.

Soporte de cuchilla de aleación
La máquina de corte vertical en V adopta un soporte de herramienta integrado y un sistema de auto-lubricación completamente automático. El soporte de la herramienta se mueve hacia arriba y hacia abajo sincrónicamente para la lubricación, reduciendo efectivamente la pérdida por fricción y extendiendo la vida útil. Diseño único de distribución de tres cuchillas, distribuyendo uniformemente la cantidad de corte, reduciendo la deformación de la pieza de trabajo. El dispositivo de microenfriamiento opcional puede extender aún más la vida útil de la herramienta y reducir los costos de producción. La interfaz de sujeción de herramientas universal admite el intercambio de herramientas de acero blanco y herramientas de aleación, satisfaciendo diversas necesidades de procesamiento y ayudando en la producción de alta precisión, eficiente y estable.

Superficie de la mesa de trabajo
La máquina de ranurado vertical adopta una mesa de trabajo de acero para herramientas de carbono. Después del templado de alta frecuencia, la dureza alcanza 55-60HRC, mucho más alta que el acero inoxidable, previniendo efectivamente arañazos y deformaciones, asegurando que la planitud de la mesa de trabajo sea ≤± 0,03mm, mejorando la precisión del ranurado en V y extendiendo la vida útil del equipo. Equipado con pies de presión densos y sistema hidráulico, la fuerza de sujeción es estable y confiable.

Transmisión de alta precisión
La máquina de corte vertical en V está equipada con un motor servo completo y una caja de engranajes planetarios, que proporciona alto torque, alta precisión, bajo consumo de energía y respuesta rápida. La transmisión de la viga transversal adopta una estructura de doble riel guía de engranajes helicoidales de molienda y bastidores helicoidales de alta precisión, con regulación de velocidad de frecuencia variable estable y eficiente, logrando alimentación de viruta de alta velocidad y procesamiento estable, y satisfaciendo diversas necesidades de procesamiento, mejorando significativamente la eficiencia de producción.

Especificaciones técnicas

• Rango de procesamiento de chapa (mm): 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
• Espesor de chapa mecanizable (mm): 0.4-6.0
• Distancia entre la ranura en V y el borde Min (mm): 10
• Planitud de la mesa (mm): ±0.03
• Velocidad máxima del eje paralelo al eje X (m/min): 120
• Velocidad máxima del eje paralelo al eje Y (m/min): 60
• Potencia del motor servo principal (kW): 5.5
• Precisión de posicionamiento repetitivo (mm): 0.015
• Dimensiones (mm): 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

Características / Especificaciones técnicas

• Velocidad de corte de ranura hasta 120 m/min
• Precisión de repetibilidad ± 0,02 mm
• Compatible con acero inoxidable y aleación de aluminio
• Sistema de sujeción automática hidráulica
• Pantalla táctil industrial de 15 pulgadas
• Programación de un clic
• Estructura de marco de acero de alta resistencia
• Soporte de herramienta integrado con sistema de auto-lubricación
• Distribución de tres cuchillas
• Mesa de trabajo de acero para herramientas de carbono, dureza 55-60HRC
• Motor servo completo y caja de engranajes planetarios
• Transmisión de doble riel guía y bastidor helicoidal
• Planitud de la mesa ≤± 0,03mm
• Precisión de posicionamiento repetitivo 0,015 mm
• Espesor de chapa mecanizable: 0,4 a 6,0 mm
• Dimensiones variables según modelo
