Ranuradora en V

CNC

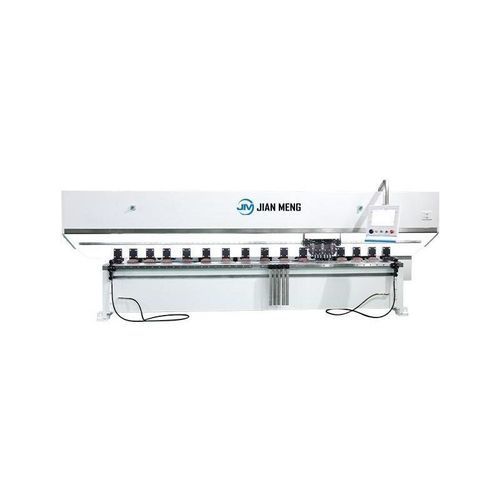

Descripción general del producto La máquina ranuradora vertical de doble cabezal presenta una velocidad de ranurado de hasta 120 m/min, una repetibilidad de ±0,02 mm y compatibilidad con diversas placas, como acero inoxidable y aleación de aluminio. Está equipada con un sistema de sujeción automático hidráulico y una pantalla táctil industrial de 15 pulgadas con programación de un solo clic, lo que ayuda a un procesamiento de precurvado eficiente y preciso.

• Sistema de sujeción automático hidráulico
• Pantalla táctil industrial de 15 pulgadas con programación de un solo clic
• Compatible con acero inoxidable, aleación de aluminio y otras placas
• Velocidad de ranurado de hasta 120 m/min
• Repetibilidad: ±0,02 mm

Estructura vertical La máquina adopta una estructura de bastidor y una mesa de trabajo de acero estructural de baja aleación y alta resistencia. La lámina inferior integrada se forma de una sola vez y puede procesarse en la placa de espejo sin dejar marcas. Toda la máquina se templa en un horno eléctrico para eliminar la tensión de soldadura y se sujeta y forma de una sola vez mediante un centro de mecanizado CNC importado para garantizar que cada superficie de instalación sea paralela y perpendicular. El tratamiento con chorro de arena garantiza la calidad del revestimiento. Durante el funcionamiento, el portacuchillas permanece inmóvil y la chapa es impulsada para moverse por el avance. La profundidad de la ranura y la distancia de la ranura se controlan con precisión, lo que garantiza una excelente rigidez, durabilidad y estabilidad.

• Estructura de bastidor con mesa de trabajo de acero de alta resistencia
• Film inferior integrado, sin marcas en la placa de espejo
• Templado en horno eléctrico para eliminar la tensión de soldadura
• Mecanizado CNC importado para superficies paralelas y perpendiculares
• Granallado para calidad de recubrimiento
• Portacuchillas estacionario, avance de chapa en movimiento
• Control preciso de la profundidad y distancia de la ranura

Sistema CNC La máquina está equipada con un sistema CNC inteligente que puede calcular automáticamente la distancia entre ranuras en función del tamaño y los requisitos de diámetro interior y exterior de la chapa, logrando un posicionamiento preciso. La programación en bucle con un solo clic reduce el tiempo de programación en un 80%. La edición gráfica visual admite el dibujo a mano y el diseño de importación. La simulación del efecto de plegado en tiempo real evita errores de entrada, reduce el desperdicio de material y consigue una producción eficiente y estable.

• Cálculo automático de la distancia entre ranuras
• Programación de bucle con un solo clic (reduce el tiempo de programación en un 80%)
• Edición gráfica visual (admite dibujo a mano y diseño de importación)
• Simulación del efecto de doblado en tiempo real
• Producción eficiente y estable

Portacuchillas doble El diseño del portaherramientas doble permite el procesamiento de ida y vuelta, utilizando completamente el tiempo de retorno y la potencia, aumentando la eficiencia del procesamiento de placas gruesas en un 50%. Cada portaherramientas está equipado con tres cuchillas, distribuyendo uniformemente la cantidad de corte y reduciendo el riesgo de deformación de la pieza de trabajo. Admite microdispositivos de refrigeración para prolongar la vida útil de la herramienta y reducir costes. La interfaz universal de sujeción de herramientas es compatible tanto con cuchillas de acero blanco como de aleación, satisfaciendo diversas necesidades de procesamiento.

• Portaherramientas doble para el mecanizado hacia delante y hacia atrás
• Aumento de la eficiencia para el mecanizado de chapas gruesas: 50%
• Tres cuchillas por portaherramientas para un corte uniforme y una deformación reducida
• Soporta microdispositivos de refrigeración
• Interfaz de sujeción de herramientas universal (cuchillas de acero blanco y aleación)

Superficie de la mesa de trabajo La mesa de trabajo está hecha de acero al carbono para herramientas, con una dureza que alcanza los 55-60HRC después del templado de alta frecuencia, mucho mayor que la del acero inoxidable. Esto previene eficazmente los arañazos y la deformación, asegurando la planitud de la mesa de trabajo es ≤±0.03mm, mejorando la precisión de la ranura en V y extendiendo la vida útil del equipo. Equipado con pies de presión densa y un sistema hidráulico para una fuerza de sujeción estable y fiable.

• Mesa de trabajo de acero al carbono
• Dureza: 55-60HRC
• Plano: ≤±0,03mm
• Pies de presión densa y sistema hidráulico

Transmisión de alta precisión La máquina está equipada con un servomotor completo y caja de cambios planetaria, proporcionando alto par, alta precisión, bajo consumo de energía y respuesta rápida. La transmisión transversal adopta una estructura de doble carril guía de engranajes helicoidales rectificadores y cremalleras helicoidales de alta precisión, con una regulación de velocidad de frecuencia variable estable y eficiente, logrando una alimentación de virutas de alta velocidad y un procesamiento estable, mejorando significativamente la eficiencia de la producción.

• Servomotor completo y reductor planetario
• Alto par y precisión, bajo consumo de energía
• Estructura de doble carril guía con engranajes helicoidales de rectificado y cremalleras
• Regulación de velocidad de frecuencia variable estable y eficiente

Especificaciones técnicas Rango de procesamiento de chapa (mm): 1232: 1250×3200 1240: 1250×4000 1532: 1500×3200 1540: 1500×4000 1560: 1500×6000 Espesor de chapa mecanizable (mm) 0.4-6.0 Distancia entre la ranura en V y el borde Mín. (mm): 10 Planitud de la mesa (mm): ±0,03 Velocidad máxima del eje paralelo al eje X (m/min) 120 Velocidad máxima del eje paralelo al eje Y (m/min): 60 Potencia del servomotor principal (kW): 5.5 Precisión de posicionamiento repetitivo (mm) 0.015 Dimensiones (mm): 1232: 4900×2350×2000 1240: 5700×2350×2000 1532: 4900×2600×2000 1540: 5700×2600×2000 1560: 7700×2600×2000 Características principales / Especificaciones técnicas

• Máquina ranuradora vertical de doble cabezal
• Velocidad de ranurado: hasta 120 m/min
• Repetibilidad: ±0.02 mm
• Sistema de sujeción automático hidráulico
• Pantalla táctil industrial de 15 pulgadas
• Estructura de bastidor, mesa de trabajo de acero de alta resistencia
• Sistema CNC inteligente con programación de un solo clic
• Portacuchillas doble para una mayor eficiencia
• Mesa de trabajo de acero al carbono para herramientas, dureza 55-60HRC
• Servomotor completo y caja de engranajes planetarios
• Alcance de procesamiento: hasta 1500×6000 mm
• Espesor de chapa: 0.4-6,0 mm
• Planeidad de la mesa: ±0,03 mm
• Potencia del servomotor principal: 5,5 kW
• Precisión de posicionamiento repetitivo: 0,015 mm
