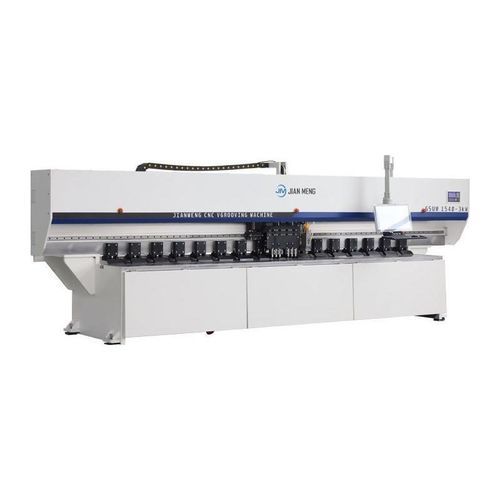

Ranuradora en V GSUM

CNC

Descripción general

• La máquina combinada vertical y láser de Jianmeng ofrece una velocidad de corte de ranura de hasta 120 m/min y una precisión de repetibilidad de ± 0,02 mm.
• Compatible con varias placas como acero inoxidable y aleación de aluminio.
• Incluye sistema de sujeción automática hidráulica y pantalla táctil industrial de 21 pulgadas con programación con un solo clic, facilitando un procesamiento eficiente y preciso de pre-flexión.

Estructura vertical

• Adopta una estructura de marco y una mesa de trabajo de acero estructural de baja aleación y alta resistencia.
• La película inferior integrada se forma de una sola vez y puede procesar placas de espejo sin dejar marcas.
• La máquina se templa en horno eléctrico para eliminar la tensión de soldadura y se mecaniza en un solo paso mediante CNC importado para asegurar paralelismo y perpendicularidad.
• Tratamiento de chorro de arena para calidad del recubrimiento.
• Durante el funcionamiento, el soporte de cuchillo permanece estacionario y la tabla se mueve por la alimentación.
• Control preciso de profundidad de ranura, distancia y posición del láser, resultando en excelente rigidez, durabilidad y estabilidad.

Sistema CNC

• Equipada con sistema CNC inteligente que integra cálculo automático de distancia de ranura, programación de bucle de un solo clic, edición gráfica visual y simulación de flexión en tiempo real.
• Permite cambiar entre ranura mecánica y modo láser, personalizar potencia, velocidad y trayectoria del láser.
• Reduce el cambio de herramientas y la intervención manual, mejorando la integración de múltiples procesos y el procesamiento inteligente de chapa metálica.

Planificación de ranuras + láser

• Diseño de soporte de hoja doble para ranuras de ida y vuelta, aprovechando la potencia de retorno.
• Cada soporte de cuchillo tiene tres cuchillos, dividiendo uniformemente y reduciendo la deformación de la pieza.
• Dispositivo láser integrado que soporta aplanado de ranuras, corte de placas y corte láser en una sola sujeción, sin posicionamiento secundario.

Superficie del banco de trabajo

• Mesa de trabajo de acero de herramienta de carbono, endurecida a alta frecuencia (dureza 55-60HRC), superior al acero inoxidable.
• Evita arañazos y deformación, asegurando planitud ≤± 0,03 mm.
• Equipada con pies de presión densos y sistema hidráulico para fuerza de sujeción estable y fiable.

Transmisión de alta precisión

• Equipada con servomotor completo y caja de cambios planetaria para alto par, precisión, bajo consumo y respuesta rápida.
• Transmisión de viga transversal con riel de guía doble de engranajes helicoidales y bastidores helicoidales de alta precisión.
• Regulación de velocidad de frecuencia variable, alimentación de chips de alta velocidad y procesamiento estable.

Especificaciones técnicas
Gama de procesamiento de chapa metálica (mm): 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
Espesor de la lámina mecanizable (mm): 0.4-6.0
Distancia mínima entre la ranura en V y el borde (mm): 10
Planitud de la mesa (mm): ±0.03
Velocidad máxima del eje X (m/min): 120
Velocidad máxima del eje Y (m/min): 60
Potencia del servomotor principal (kW): 5.5
Precisión de posicionamiento repetitiva (mm): 0.015
Dimensiones (mm): 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

Características / Especificaciones técnicas

• Velocidad de corte de ranura: hasta 120 m/min
• Precisión de repetibilidad: ± 0,02 mm
• Compatible con acero inoxidable y aleación de aluminio
• Sistema de sujeción automática hidráulica
• Pantalla táctil industrial de 21 pulgadas
• Estructura de marco de acero de baja aleación y alta resistencia
• Tratamiento de chorro de arena y templado en horno eléctrico
• Sistema CNC inteligente con programación de un solo clic
• Soporte de hoja doble y tres cuchillos por soporte
• Mesa de trabajo de acero de herramienta de carbono, dureza 55-60HRC
• Servomotor completo y caja de cambios planetaria
• Transmisión de viga transversal con riel de guía doble
