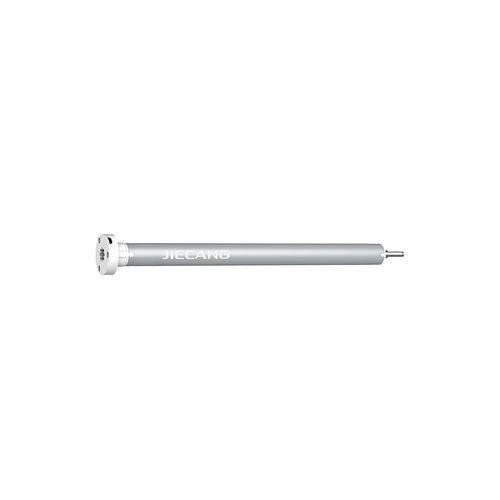

Motor DC JCD15SAE series

5 V8.4 Vtubular

Resumen
JCD15SAE — motor tubular DC inteligente Φ16 mm con cabeza de motor delgada, receptor inalámbrico integrado y fin de carrera electrónico. Diseñado para ventanas pequeñas e instalaciones compactas. Módulos externos WiFi o Zigbee permiten control por app móvil y asistentes de voz.

Características clave

• Diseño compacto para ventanas pequeñas y espacios reducidos
• Admite módulos externos WiFi/Zigbee para control por app y voz (p. ej. Alexa)
• Adaptador de alimentación externo para minimizar la longitud del motor
• Receptor inalámbrico integrado y ajuste de fin de carrera electrónico
• Botón con brazo de resorte patentado en la cabeza del motor para montaje seguro
• Cabeza de motor muy fina para reducir la apertura de paso de luz
• Diseño silencioso patentado: ruido de funcionamiento ≤31 dB
• Tres velocidades ajustables (25/30/35 rpm)
• Protección contra bloqueo y ajuste sencillo de límites con memoria de posición favorita

Certificaciones

• UL
• CE
• FCC
• ROHS

Aplicaciones

• Persianas enrollables de interior
• Protecciones solares para autocaravanas
• Pantallas de proyección exteriores
• Persianas traslúcidas y filtrantes

Plano de dimensiones
Imagen del plano de dimensiones disponible en la página del producto (planos detallados descargables en la documentación del producto).

Control

• 1. Emisor serie W1/W2/W3/W5
• 2. Control mediante app móvil con módulo WiFi/Zigbee externo
• 3. Control por voz con asistente inteligente (si está integrado)

Accesorios (opcionales)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tubo redondo 20 mm — Carga nominal: 3 kg
• Tubo ranurado 28 mm — Carga nominal: 2,1 kg

Funciones del producto (detalladas)

• Tecnología silenciosa — Estructura de absorción de impactos y reducción de ruido que garantiza un funcionamiento discreto; ruido del motor ≤31 dB.
• Control inteligente — Módulos externos WiFi o Zigbee para control por app, control por voz e integración con sistemas de automatización.
• Gestión de sincronización — Control porcentual preciso para alinear perfectamente varias persianas durante el recorrido.

Parámetros del producto

• JCD15SAE-0330 — Par nominal: 0,3 N·m; Velocidad de salida: 25/30/35 rpm; Tensión nominal: 8,4 V; Corriente: 0,6 A; Potencia: 5 W; Frecuencia: 433 + WiFi/Zigbee externo; Alimentación: Adaptador 8,4V/1A; Peso: 0,11 kg; Longitud: 240 mm; IP20
• JCD15SLEU-0330 — Par nominal: 0,3 N·m; Velocidad: 25/30/35 rpm; Tensión nominal: 5 V; Corriente: 0,6 A; Potencia: 5 W; Frecuencia: 433 MHz; Alimentación: Cargador USB 5V/2A; Peso: 0,17 kg; Longitud: 350 mm; IP20
• JCD15SLE-0330 — Par nominal: 0,3 N·m; Velocidad: 25/30/35 rpm; Tensión nominal: 8,4 V; Corriente: 0,6 A; Potencia: 5 W; Frecuencia: 433 MHz; Alimentación: Adaptador 8,4V/1A y opción de panel solar; Peso: 0,17 kg; Longitud: 350 mm; IP20

Productos relacionados (ejemplos)
JCD25SAE-0730, JCD25SAEW-0730, JCD25SAEZ-0730, JCD25SAE-1130, JCD25SAEW-1130, JCD25SAEZ-1130, JCD25SAE-1525, JCD25SAEW-1525, JCD25SAEZ-1525, JCD28QAE-2020, JCD30QAE-2020.

Descarga de datos
Manual de usuario y documentación técnica disponibles para descargar (PDF) en la página del producto.

Características / Especificaciones técnicas

• Serie: JCD15SAE (p. ej. JCD15SAE-0330, JCD15SLEU-0330, JCD15SLE-0330)
• Diámetro tubular: Φ16 mm
• Par nominal: 0,3 N·m
• Velocidades: 25/30/35 rpm
• Tensiones disponibles: 8,4 V / 5 V (USB)
• Corriente nominal: 0,6 A
• Potencia nominal: 5 W
• Frecuencia: 433 MHz; variantes con WiFi/Zigbee externo
• Alimentación: Adaptador (p. ej. 8,4V/1A) o cargador USB; algunas variantes admiten panel solar
• Peso: 0,11–0,17 kg según variante
• Longitudes de ejemplo: 240 mm / 350 mm según variante
• Grado de protección: IP20
• Nivel de ruido: ≤31 dB
• Ajustes: 3 velocidades, protección de bloqueo, fin de carrera electrónico, memoria de posición favorita
• Opciones de control: emisor inalámbrico, app móvil, control por voz
