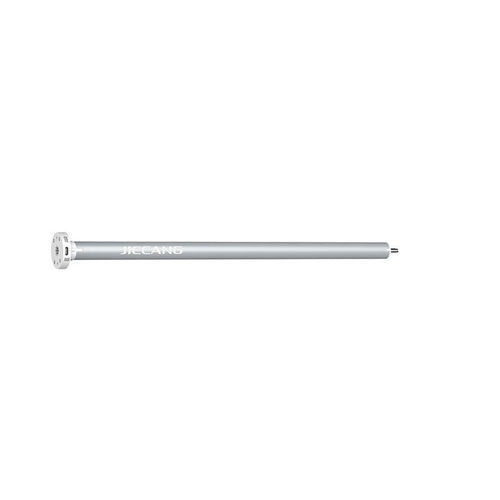

Motor DC JCD20SLEU

de corriente continua5 Vtubular

Resumen del producto
El JCD20SLEU es un motor tubular DC de 20 mm diseñado para ventanas pequeñas y aplicaciones con alimentación por batería. Cuenta con batería de litio recargable integrada, control inalámbrico, finales de carrera electrónicos y una cabeza de motor muy delgada para minimizar las filtraciones de luz.

Características

• Diseñado para ventanas pequeñas
• Batería de litio recargable integrada, no requiere cableado de alimentación
• Bajo consumo en espera, puede funcionar 4–6 meses con una carga completa
• Carga mediante puertos Type-C y Micro USB
• Receptor inalámbrico integrado y final de carrera electrónico
• Diseño patentado de botón con brazo de resorte en la cabeza del motor
• Cabeza de motor más delgada para minimizar la transmisión de luz
• Diseño de motor silencioso patentado, ruido ≤ 30 dB
• 3 velocidades ajustables
• Protección contra bloqueo
• Fácil configuración de finales arriba/abajo y posición favorita

Certificaciones

• UL
• CE
• FCC
• ROHS

Aplicaciones

• Estores enrollables interiores
• Protección solar para autocaravanas
• Estores traslúcidos
• Pantalla de proyección

Dibujo de dimensiones
Se suministran imágenes de dibujo de dimensiones como referencia para la instalación.

Control
Controlado por emisores compatibles (series W1/W2/W3/W5). Alcance del mando a distancia hasta 30 metros.

Accesorios (opcionales)

• Tubo ranurado 28
• Tubo redondo 28
• Tubo ranurado 38
• JL07
• JH27

Parámetros del producto (tabla)
Modelo motor tubular | Par nominal(N.m) | Velocidad de salida(rpm) | Tensión nominal(V) | Corriente nominal(A) | Potencia nominal(W) | Frecuencia(MHz) | Alimentación(V/A) | Peso(kg) | Longitud(mm) | Grado IP
JCD20SLEU | 0.5 | 20/25/30 | 5 | 0.8 | 5 | 433 | Cargador USB 5V/2A | 0.33 | 436 | IP20/45

Modelos relacionados (extracto)
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Cargador USB 5V/2A | 0.17 | 350 | IP20
JCD25SLEU-0730 | 0.7 | 25/30/35 | 5 | 0.8 | 9.6 | 433 | Cargador USB 5V/2A | 0.61 | 564 | IP20
JCD25SLEU-1130 | 1.1 | 25/30/35 | 5 | 1 | 12 | 433 | Cargador USB 5V/2A | 0.62 | 564 | IP20

Especificaciones técnicas

• Modelo: JCD20SLEU
• Diámetro del tubo: 20 mm
• Par nominal: 0,5 N·m
• Velocidad de salida: 20 / 25 / 30 rpm
• Tensión nominal: 5 V
• Corriente nominal: 0,8 A
• Potencia nominal: 5 W
• Frecuencia inalámbrica: 433 MHz
• Alimentación / Carga: Cargador USB 5V/2A; puertos Type-C y Micro USB
• Batería: Batería de litio recargable integrada (no requiere cableado)
• Funcionamiento en espera: Aproximadamente 4–6 meses con carga completa (bajo consumo en espera)
• Ruido: ≤ 30 dB (tecnología silenciosa)
• Funciones: Finales electrónicos, protección contra bloqueo, 3 velocidades ajustables, memoria de posición favorita
• Control: Compatible con emisores series W1/W2/W3/W5; alcance hasta 30 m
• Peso: 0.33 kg
• Longitud: 436 mm
• Grado de protección: IP20 / IP45 (según configuración)
• Diseño especial: Botón con brazo de resorte patentado en la cabeza del motor; cabeza de motor más delgada para minimizar la transmisión de luz
