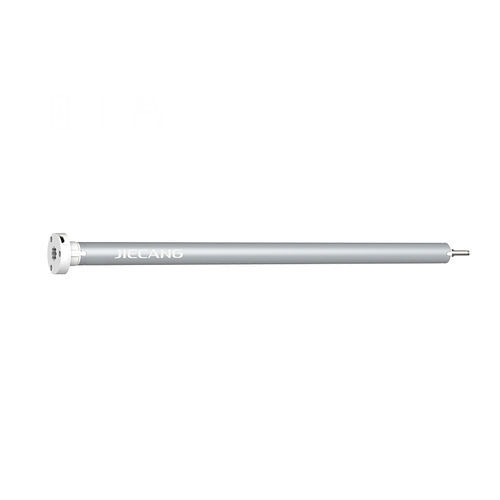

Motor DC JCD15SLEU series

5 Vde tamaño pequeñotubular

Resumen del producto
JCD15SLEU - Φ16mm motor tubular DC alimentado por batería. Diseñado para ventanas pequeñas y aplicaciones que requieren un diámetro de tubo compacto y funcionamiento con batería. Batería de litio recargable integrada con carga Micro USB, receptor inalámbrico integrado y fin de carrera electrónico. Botón de brazo de resorte patentado en la cabeza del motor y diseño de cabeza de motor más delgada para minimizar la entrada de luz.

Aplicaciones

• Persianas enrollables de interior
• Sombrilla para vehículos recreativos (RV)
• Persianas ligeras
• Pantallas de proyección

Características

• Diseñado para ventanas pequeñas
• Batería de litio recargable integrada, sin cableado de alimentación necesario
• Bajo consumo en espera; 4–6 meses de funcionamiento con carga completa
• Puerto de carga Micro USB
• Receptor inalámbrico integrado y fin de carrera electrónico
• Botón de brazo de resorte patentado en la cabeza del motor
• Cabeza de motor más delgada para minimizar la entrada de luz
• Diseño de motor silencioso patentado; ruido de funcionamiento ≤31 dB
• 3 velocidades ajustables (25/30/35 rpm)
• Protección contra bloqueo
• Fácil configuración de límites de subida/bajada y posición favorita

Funciones del producto
La estructura de reducción de ruido y absorción de impactos garantiza un funcionamiento silencioso y suave; ruido de funcionamiento ≤31 dB.

Control
Compatible con emisores de las series W1/W2/W3/W5 (opciones de control inalámbrico).

Alimentación
Batería de litio recargable integrada con carga Micro USB; adaptador o panel solar opcional disponible.

Accesorios (opcionales)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tubo redondo 20 mm — Carga nominal: 3 kg
• Tubo ranurado 28 mm — Carga nominal: 2.1 kg

Plano de dimensiones
Planos de dimensiones y vistas ampliadas disponibles como referencia.

Parámetros del producto (filas seleccionadas)
Modelo de motor tubular | Par nominal (N·m) | Velocidad de salida (rpm) | Voltaje nominal (V) | Corriente nominal (A) | Potencia nominal (W) | Frecuencia (MHz) | Alimentación (V/A) | Peso (kg) | Longitud (mm) | Grado IP
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Cargador USB 5V/2A | 0.17 | 350 | IP20
JCD15SLE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 | Adaptador 8.4V/1A y panel solar | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee externo | Adaptador 8.4V/1A | 0.11 | 240 | IP20

Especificaciones técnicas

• Modelo: JCD15SLEU-0330
• Diámetro del tubo: Φ16 mm
• Par nominal: 0.3 N·m
• Velocidad de salida: 25 / 30 / 35 rpm (ajustable)
• Voltaje nominal: 5 V
• Corriente nominal: 0.6 A
• Potencia nominal: 5 W
• Frecuencia: 433 MHz (inalámbrico)
• Alimentación: Cargador USB 5V/2A (batería recargable integrada)
• Peso: 0.17 kg
• Longitud: 350 mm
• Clase de protección: IP20
• Ruido de funcionamiento: ≤31 dB (tecnología silenciosa)
• Carga: puerto Micro USB
• Funciones especiales: fin de carrera electrónico, protección contra bloqueo, ajuste de 3 velocidades, memoria de posición favorita
