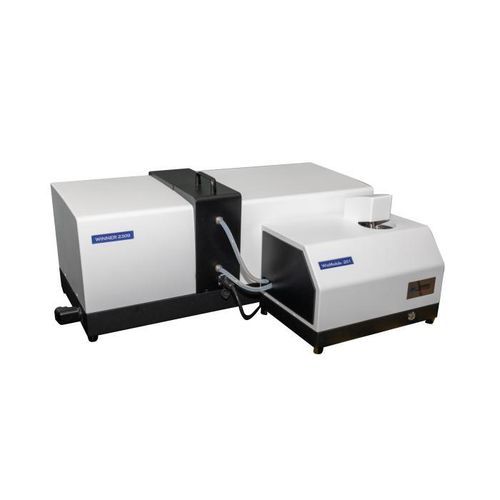

Granulómetro por difracción láser Winner2309A WinModule-201

ópticopara la industria alimentariapara control de calidad

Visión general
Winner2309A WinModule-201 es un analizador láser de tamaño de partículas en húmedo totalmente automático e inteligente que aplica los principios avanzados de dispersión de Mie y difracción de Fraunhofer. Un sistema de detección fotoeléctrica de alta sensibilidad y alta resolución y una trayectoria óptica con lentes Canon importadas garantizan mediciones precisas y repetibles de la distribución de tamaños. El equipo es apto para control de calidad industrial, institutos de investigación, laboratorios universitarios, centros de I+D y entidades de ensayo.

Puntos destacados
Rango de medida: 0,01–3500 μm
Velocidad de prueba más rápida: 10 segundos
Tasa de adquisición de datos: hasta 10 kHz
SOP de un clic para toma de muestra, eliminación de burbujas, dispersión, medición, limpieza y procesamiento de datos

Dispersión y manejo de muestras
Métodos de dispersión: ultrasónico, agitación mecánica y dispersión circulante integrada.
Ultrasonido: 40 KHz, 60 W (tiempo ajustable).
Agitación: 0–3000 rpm (ajustable).
Circulación: caudal 1–8 L/min; potencia 120 W.
Volumen del tanque de muestra: 600 ml.

Aplicaciones

• Cemento
• Cerámica
• Farmacéutica
• Emulsiones
• Dope
• Tintes
• Impresión / impregnación
• Productos químicos
• Catalizadores
• Lodos de perforación
• Abrasivos
• Lubricantes
• Materiales de soldadura fuerte
• Células
• Microorganismos
• Alimentos
• Aditivos
• Pesticidas
• Explosivos
• Grafito
• Materiales fotosensibles
• Combustibles
• Tintas
• Polvos metálicos
• Polvos no metálicos
• Carbonato de calcio
• Caolín
• Lechada agua-carbón (water-coal slurry)
• Otros polvos

Especificaciones principales

• Modelo: Winner2309A WinModule-201
• Principio: dispersión de Mie y difracción de Fraunhofer
• Rango de medida: 0,01–3500 μm
• Número de canales: 116
• Velocidad de prueba: 10 s (más rápida)
• Frecuencia de muestreo: hasta 10 kHz
• Error precisión/repetibilidad: ≤0,5 % (CRM D50)
• Dispersión: ultrasónica (40 KHz, 60 W), agitación mecánica (0–3000 rpm), circulación (1–8 L/min, 120 W)
• Volumen de tanque: 600 ml
• Dimensiones: unidad principal 870×340×380 mm; módulo húmedo 415×280×335 mm
• Peso neto: unidad principal 32 kg; módulo húmedo 15 kg
• Fuentes de luz: láser principal 639 nm (>2 mW), láser auxiliar 405 nm (>2 mW)
• Trayectoria óptica: Fourier inversa (plegada)
• Alineación óptica: automática
• Seguridad láser: Clase 1
• Modo de operación: SOP totalmente automatizado; operación con un clic
• Software: múltiples modos de análisis, salidas personalizadas D1–D100, comparaciones estadísticas, procesamiento inteligente, distintos formatos de exportación
• Idiomas de interfaz: chino e inglés (otros opcionales)
• GMP: opcional

Óptica
Fuente de luz: láser principal λ = 639 nm, P > 2 mW; láser auxiliar λ = 405 nm, P > 2 mW.
Alineación automática del banco óptico y trayectoria óptica Fourier inversa plegada que proporcionan amplio rango angular (0,015–145°) y alta resolución. Clase de seguridad láser 1.

Software y datos
Modelos de análisis: distribución libre, R-R, log-normal y modelos estadísticos por categoría.
Soporta comparación estadística entre múltiples ensayos, comparaciones por lotes y análisis antes/después de procesamiento.
Salidas personalizadas: cualquier tamaño entre D1 y D100; porcentajes acumulados mayores/menores que tamaños especificados; porcentajes por rango.
Resultados: valores característicos de tamaño, distribución diferencial/por intervalo (datos/ gráficos) y curvas de distribución acumulada.
Exportación de informes: Word, Excel, BMP, TXT, PDF.

Ventajas
Alineación óptica automática con posicionamiento a nivel micrón.
Sistema de dispersión circulante de alta estabilidad para prevenir sedimentación y aglomeración; control coordinado de ultrasonido y circulación.
Diseño modular seco/húmedo que acorta las rutas de flujo, reduce la precipitación de partículas grandes y facilita la limpieza y el mantenimiento.
Software de ajuste avanzado para análisis multimodal con alta resolución por debajo de 2 μm.
Tecnología patentada de Fourier inversa (trayectoria óptica plegada) con diseño sellado y protección contra polvo.

Especificaciones técnicas

• Modelo: Winner2309A WinModule-201
• Rango de medida: 0,01–3500 μm
• Principio: dispersión de Mie y difracción de Fraunhofer
• Canales: 116
• Velocidad de prueba: 10 s
• Frecuencia de muestreo: hasta 10 kHz
• Precisión / Repetibilidad: ≤0,5 % (CRM D50)
• Métodos de dispersión: ultrasónicos, agitación mecánica, circulación
• Tanque de muestra: 600 ml
• Dimensiones y pesos: ver especificaciones principales
