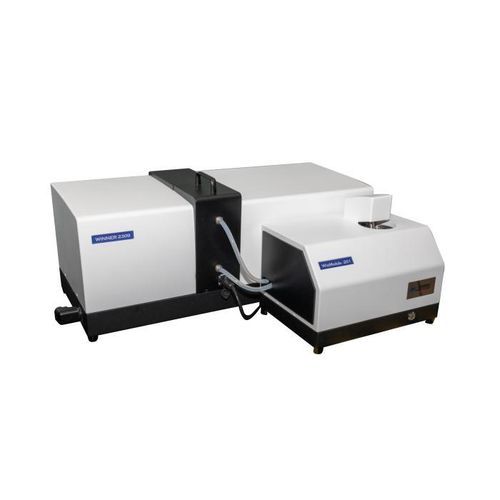

Granulómetro por difracción láser Winner2309B WinModule-201

ópticopor difracción láserpara la industria alimentaria

Descripción general
El Winner2309B WinModule-201 es un analizador inteligente de tamaño de partículas con dispersión húmeda y operación totalmente automática, basado en los principios de dispersión de Mie y Fraunhofer. Incorpora un sistema de sonda fotoeléctrica de alta sensibilidad y un recorrido óptico con lente Canon importada para garantizar precisión y repetibilidad. Indicado para institutos de investigación, laboratorios universitarios, centros I+D y laboratorios de control de calidad industriales.

Resumen de características clave

• Rango de medición: 0,01–2800 μm
• Principios: dispersión de Mie y Fraunhofer
• Tiempo de prueba mínimo: 10 segundos
• Frecuencia de muestreo: hasta 10 kHz
• Modo de operación: SOP totalmente automatizado
• Número de canales: 108

Dispersión y manejo de muestras

• Dispersión ultrasónica: 40 kHz, 60 W (tiempo ajustable)
• Agitación mecánica: 0–3000 rpm (ajustable)
• Circulación: caudal 1–8 L/min; potencia de bomba 120 W
• Método húmedo: ultrasonido, agitación mecánica y circulación integrada
• Volumen del depósito: 600 ml; inyector de muestras: WinModule-201

Óptica y fuente de luz

• Láser principal: 639 nm, >2 mW
• Láser auxiliar: 405 nm, >2 mW
• Banco óptico: alineación automática
• Recorrido óptico: Fourier inverso (trayectoria plegada), rango de ángulo 0,015–145°
• Clase de seguridad láser: Clase 1

Funciones del software

• Modelos de análisis: distribución libre, R‑R, log‑normal y modelos estadísticos por categoría
• Comparación estadística: comparar múltiples resultados entre lotes, tiempos de proceso o condiciones
• Procesamiento de datos: selección inteligente de resultados representativos y análisis estadístico
• Salidas personalizadas: cualquier tamaño característico entre D1 y D100, porcentajes acumulados mayores/menores que un tamaño, porcentajes acumulados por rangos
• Exportación: Word, Excel, BMP, TXT, PDF
• Operación con un clic: automatiza toma de agua, eliminación de burbujas, dispersión, ensayo, limpieza y procesamiento de datos
• Idiomas de la interfaz: chino e inglés (se pueden añadir otros idiomas)
• GMP: opcional

Ventajas

• Sistema automático de alineación del camino óptico con motores paso a paso híbridos para posicionamiento a nivel micrón y mediciones estables.
• Dispersión por circulación de alta estabilidad para evitar sedimentación y aglomeración; control coordinado de ultrasonidos y circulación para ajustar la intensidad de dispersión.
• Diseño modular húmedo/seco con circuito acortado para reducir la precipitación de partículas grandes y los costes de mantenimiento.
• Software con ajuste libre para análisis multimodal de grupos de partículas y alta resolución por debajo de 2 μm.
• Diseño óptico patentado en Fourier inverso (plegado) que amplía el rango angular de ensayo y mejora el alcance y la resolución; trayectoria óptica sellada contra polvo.

Aplicaciones

• Cemento, cerámica
• Farmacéutica y medicina
• Emulsiones, recubrimientos, tintes, productos químicos, catalizadores
• Lodos de perforación, abrasivos, lubricantes, materiales de soldadura
• Muestras biológicas, alimentos, aditivos, pesticidas, explosivos
• Grafito, materiales fotosensibles, combustibles, tintas
• Polvos metálicos y no metálicos, carbonato de calcio, caolín
• Lechada carbón‑agua y otros sistemas polvo‑líquido

Tecnología patentada y notas
El diseño del banco óptico y el sistema de alineación tridimensional están protegidos por patentes. La aplicación del principio de Mie, la configuración dual‑láser ortogonal, la cubeta de muestra sellada, la bomba de dispersión de polvo y la instalación de circulación húmeda están cubiertas por múltiples patentes.

Especificaciones técnicas

• Modelo: Winner2309B WinModule-201
• Rango de medición: 0,01–2800 μm
• Principio: dispersión de Mie y Fraunhofer
• Velocidad de ensayo: desde 10 s
• Frecuencia de muestreo: hasta 10 kHz
• Canales: 108
• Precisión (CRM D50): ≤ 0,5%
• Repetibilidad (CRM D50): ≤ 0,5%
• Dispersión: ultrasonidos 40 kHz/60 W; mecánica 0–3000 rpm; circulación 1–8 L/min, 120 W
• Volumen del depósito: 600 ml
• Fuentes luminosas: 639 nm (>2 mW) y 405 nm (>2 mW)
• Alineación del banco óptico: automática
• Recorrido óptico: Fourier inverso, rango angular 0,015–145°
• Clase láser: Clase 1
• Dimensiones: unidad principal 870 × 340 × 380 mm; módulo húmedo 415 × 280 × 335 mm
• Peso neto: unidad principal 32 kg; módulo húmedo 15 kg
• Modo de operación: SOP totalmente automatizado
• Salidas del software: distribuciones por intervalo y acumuladas, gráficos, exportación (Word, Excel, BMP, TXT, PDF)
