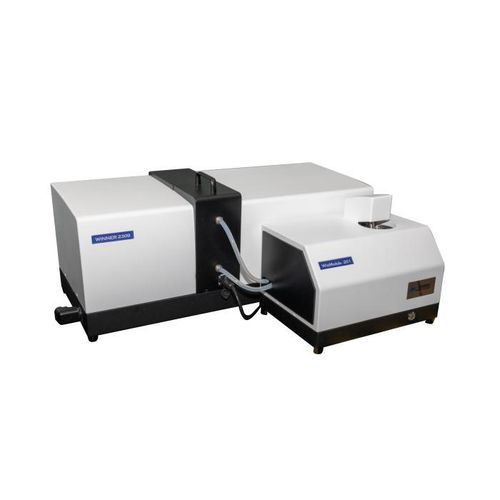

Granulómetro por difracción láser Winner2309C WinModule-201

ópticopor difracción láserpor dispersión estática de la luz

Descripción del producto
Winner2309C WinModule-201 es un analizador láser de tamaño de partículas en dispersión húmeda, totalmente automático e inteligente, basado en los principios de dispersión de Mie y difracción de Fraunhofer. Un sistema de sonda fotoeléctrica de alta sensibilidad y una óptica con lente Canon importada garantizan medidas exactas y repetibles de la distribución granulométrica. Indicado para control de calidad industrial, institutos de investigación, laboratorios universitarios y centros de I+D.

Especificaciones principales (Generales)
Nombre del modelo: Winner2309C WinModule-201
Principio: Dispersión de Mie y Fraunhofer
Velocidad de prueba: Desde 10 segundos
Índice de refracción: Entrada flexible de amplia gama de índices
Frecuencia de muestreo: Hasta 10 kHz
Dimensiones exteriores: Unidad principal 870×340×380 mm; Módulo húmedo 415×280×335 mm
Peso neto: Unidad principal 32 kg; Módulo húmedo 15 kg
Modo de funcionamiento: SOP completamente automatizado; operación con un clic para todo el flujo

Tamaño de medida
Rango de medida: 0,01–2000 μm
Inyector de muestra: WinModule-201
Número de canales: 106 canales
Error de exactitud: ≤0,5% (CRM D50)
Error de repetibilidad: ≤0,5% (CRM D50)
Métodos de dispersión: Ultrasonido (40 kHz, 60 W, tiempo ajustable); Agitación mecánica (0–3000 rpm); Dispersión por circulación (caudal 1–8 L/min, bomba 120 W); Métodos húmedos combinados: ultrasonido, agitación y circulación integrada
Volumen del tanque de muestra: 600 ml

Óptica
Fuente de luz: Láser principal λ = 639 nm, P > 2 mW; Láser auxiliar λ = 405 nm, P > 2 mW
Alineación del banco óptico: Sistema de alineación automático
Camino óptico: Fourier inverso (trayectoria óptica plegada)
Seguridad láser: Clase 1

Funciones de software
Modos de análisis: Distribución libre, distribución R–R, log-normal y modelos estadísticos por categoría
Comparación estadística: Comparación de múltiples resultados entre lotes o tiempos de proceso para guiar control de calidad y costes
Procesamiento de datos: Análisis estadístico inteligente para obtener resultados representativos
Análisis personalizados: Salida de cualquier tamaño característico entre D1 y D100, porcentajes acumulados por encima/por debajo de tamaños especificados y rangos adaptados a requisitos industriales
Salida: Valores típicos, distribuciones diferenciales y gráficas, distribuciones acumuladas y curvas
Informe: Exportable a Word, Excel, imagen (.bmp), texto (.txt) y PDF
Operación con un clic: Secuencia automática de toma de agua, desaireado, dispersión, prueba, limpieza y procesado de datos
Idiomas de interfaz: Chino e Inglés (otros idiomas bajo petición)
GMP: Opcional

Ventajas

• Alineación automática del camino óptico: motor paso a paso híbrido de precisión con posicionamiento a micras que garantiza la mejor alineación para mediciones estables y precisas.
• Dispersion por circulación de alta estabilidad: circulación húmeda continua y uniforme evita sedimentación y agregación; control coordinado de ultrasonido y circulación mejora la repetibilidad.
• Dispersión automática de muestras: diseño modular húmedo/seco acorta las tuberías, reduce la sedimentación de partículas grandes, baja costes de mantenimiento y facilita la limpieza.
• Software de instrumento: ajuste libre sin restricciones que recoge datos de dispersión y analiza automáticamente poblaciones multimodales; partículas <2 μm resueltas en 12 clases con alta resolución física.
• Diseño del camino óptico: trayectoria plegada por Fourier inverso patentada con un rango de ángulo de medida de 0,015–145°, mejorando la gama y resolución; camino óptico sellado y a prueba de polvo.

Aplicaciones

• Cemento
• Cerámica
• Farmacia
• Emulsiones
• Revestimientos
• Tintes
• Acabado textil
• Productos químicos
• Catalizadores
• Fluidos de perforación
• Abrasivos
• Lubricantes
• Materiales de soldadura
• Geles
• Muestras biológicas
• Alimentos
• Aditivos
• Plaguicidas
• Explosivos
• Grafito
• Materiales fotosensibles
• Combustibles
• Tintas
• Polvos metálicos
• Polvos no metálicos
• Carbonato de calcio
• Caolín
• Lodo carbón-agua y otros materiales en polvo

Tecnología patentada
Las tecnologías patentadas incluyen diseño del banco óptico, sistema de alineación óptica 3D, aplicación del principio de Mie, cubeta de muestra sellada para analizador en seco, doble haz láser ortogonal, diseño de bomba de dispersión de polvo e instalación de circulación húmeda.

Especificaciones técnicas

• Nombre del modelo: Winner2309C WinModule-201
• Rango de medida: 0,01–2000 μm
• Principio: Dispersión de Mie y Fraunhofer
• Número de canales: 106
• Error de exactitud: ≤0,5% (CRM D50)
• Error de repetibilidad: ≤0,5% (CRM D50)
• Fuente de luz: Láser principal 639 nm y láser auxiliar 405 nm (ambos >2 mW)
• Métodos de dispersión: Ultrasonido (40 kHz, 60 W), agitación mecánica (0–3000 rpm), dispersión por circulación (1–8 L/min)
• Volumen del tanque de muestra: 600 ml
• Dimensiones exteriores: Unidad principal 870×340×380 mm; Módulo húmedo 415×280×335 mm
• Peso neto: Unidad principal 32 kg; Módulo húmedo 15 kg
• Velocidad de prueba: Desde 10 segundos
• Frecuencia de muestreo: Hasta 10 kHz
• Camino óptico: Fourier inverso (plegado)
• Seguridad láser: Clase 1
• Modo de funcionamiento: SOP completamente automatizado; operación con un clic
• Salidas de software: Distribuciones numéricas y gráficas diferenciales y acumulativas; exportación a Word/Excel/BMP/TXT/PDF
• Idiomas de interfaz: Chino e Inglés (otros idiomas opcionales)
