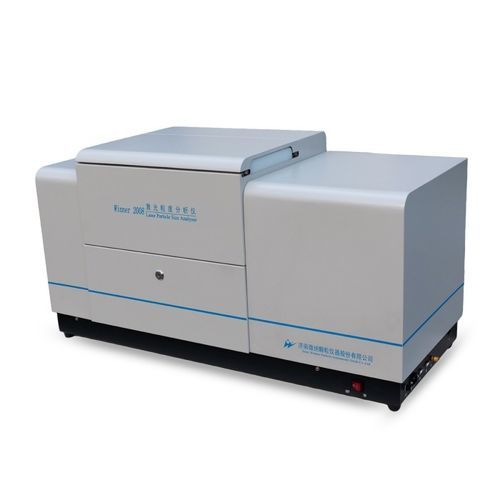

Granulómetro por difracción láser Winner2008B

ópticopor difracción láserpara la industria alimentaria

Resumen
El Winner2008B es un analizador láser de tamaño de partículas en dispersión húmeda que utiliza el principio de dispersión de Mie. Rango de medida: 0,01–1200 μm. El sistema incorpora detección de doble haz/doble espectro y medición por dispersión lateral para ofrecer análisis de tamaño de partícula fiables y repetibles para control de calidad industrial, I+D y laboratorios.

Características clave

• Rango de medida: 0,01–1200 μm
• Sistema de detección doble haz y doble espectro
• Tecnología de dispersión lateral para mayor precisión
• Modos de operación automático y manual
• Flujo automatizado con un clic: toma de muestras, eliminación de burbujas, dispersión, medida, limpieza y procesamiento de datos

Sistema de dispersión
Sistema integrado de dispersión húmeda y seca con agitación mecánica, dispersión ultrasónica y circulación para evitar la sedimentación secundaria de partículas grandes. Componentes: ultrasonidos (40 kHz, 60 W, tiempo ajustable), agitador (0–3000 rpm ajustable), bomba de circulación (30 L/min, 70 W). Sensor de nivel de agua para evitar desbordamientos. Volumen del vaso de muestra: 10 mL.

Óptica y detección
Trayectoria óptica por transformada de Fourier de luz convergente (patente Winner) con alineación automática del banco óptico (precisión hasta 0,2 μm). Detección mediante una matriz de detectores con espaciamiento logarítmico cubriendo ángulos de prueba de 0,015° a 145°. Fuentes de luz: láser semiconductor rojo (λ = 639 nm, P > 3,0 mW) y láser verde opcional (λ = 405 nm, P > 2,0 mW). Longitud focal efectiva: 500 mm. Seguridad láser: Clase 1.

Software y datos
El software soporta múltiples modelos de análisis (distribución libre, distribución R–R, log-normal, modelos estadísticos), comparación de múltiples resultados, procesamiento inteligente para obtener salidas representativas, métricas personalizables (cualquier D1–D100, porcentajes acumulados) y salidas gráficas (distribuciones diferenciales y acumuladas). Formatos de exportación: Word, Excel, BMP, TXT, PDF. Idiomas de interfaz: chino e inglés; se pueden añadir otros idiomas. Opción GMP disponible.

Aplicaciones

• Cemento, cerámica
• Productos farmacéuticos, emulsiones, dopes
• Tintes, pigmentos, tintas, materiales fotosensibles
• Productos químicos, catalizadores, abrasivos, lubricantes
• Polvos metálicos y no metálicos, carbonato de calcio, caolín
• Aditivos alimentarios, pesticidas, explosivos
• Combustible, grafito, lodos de perforación, materiales de brasado
• Otros polvos y suspensiones (p. ej., lodo agua-carbón)

Ventajas

• Operación automática con un botón que reduce la intervención del operador y los errores
• Dispersión húmeda y seca completamente integrada con control coordinado y circuito acortado para evitar la precipitación secundaria
• Trayectoria óptica por transformada de Fourier de luz convergente que mejora la discriminación submicrónica
• Alineación óptica automática con motor paso a paso híbrido de precisión (precisión micro-movimiento hasta 0,1 μm) para mantener la estabilidad de las pruebas
• Diseño de doble vía óptica y doble láser ortogonal que amplía el rango y la sensibilidad desde submicrón hasta partículas de escala milimétrica
• Técnica de ajuste libre sin restricciones para reflejar con precisión la distribución de partículas

Patentes y aspectos tecnológicos

• Patente diseño de banco óptico: ZL 2014 2 0378380.8
• Patente sistema de alineación 3D del banco óptico: ZL 2013 2 0835882.4
• Patente aplicación principio de dispersión Mie: ZL 2013 2 0812021.4
• Patente cubeta de muestra sellada para analizador de partículas en seco: ZL.2011 2 0267646.8
• Patente aplicación doble haz láser ortogonal: ZL 2007 2 0025702.0
• Patente diseño bomba de dispersión de polvo: ZL 2007 2 0018648.7
• Patente instalación de circulación húmeda: ZL2010 2 0593526.2

Especificaciones técnicas

• Nombre del modelo: Winner2008B
• Principio: dispersión de Mie
• Rango de medida: 0,01–1200 μm
• Número de canales: 84 pcs
• Disposición de detectores: matriz con espaciado logarítmico, ángulo de prueba 0,015°–145°
• Error de exactitud: ≤0,5% (CRM D50)
• Error de repetibilidad: ≤0,5% (CRM D50)
• Modo de operación: totalmente automático / control manual
• Velocidad de prueba completa: <2 min; intervalo por resultado de prueba: 500 ms
• Dispersión: Ultrasonido f=40 kHz, p=60 W (tiempo ajustable); Agitación: 0–3000 rpm; Circulación: 30 L/min, 70 W; Sensor de nivel de agua; Vaso de muestra: 10 mL
• Fuente de luz: láser semiconductor rojo λ=639 nm, P>3,0 mW; láser verde opcional λ=405 nm, P>2,0 mW
• Alineación del banco óptico: automática, precisión hasta 0,2 μm
• Trayectoria óptica: transformada de Fourier de luz convergente
• Longitud focal efectiva: 500 mm
• Seguridad láser: Clase 1
• Dimensiones exteriores: 1040 mm × 440 mm × 540 mm
• Peso neto: 58 kg
• Software: múltiples modelos de análisis, salidas personalizadas, exportación a Word/Excel/BMP/TXT/PDF, operación con un clic, interfaz chino e inglés
• GMP: opcional
