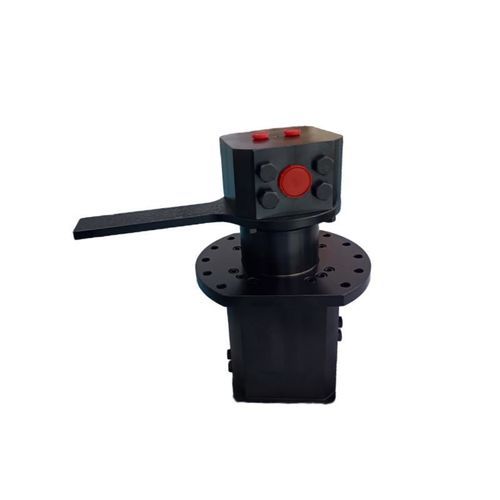

Racor giratorio para aceite LHS225-4Y

de 4 pasospara altas cargashidráulico

Descripción del producto
Diseñada para proyectos de reconversión eléctrica de excavadoras de 50 t, la unión rotativa hidráulica LHS225-4Y transfiere aceite hidráulico de alta presión entre estructuras fijas y giratorias, permitiendo rotación continua de 360° sin enroscamiento de mangueras. Proporciona transferencia hidráulica estable y verificada para sistemas de giro pesados y aplicaciones de electrificación.

Configuración principal

• Medio: Aceite hidráulico
• Presión de diseño (circuitos principales A y B): 40 MPa (6000 PSI)
• Interfaz rotor (principal A/B): SAE 1-1/2" 6000 PSI
• Interfaz estátor (principal A/B): 2 × SAE 1" 6000 PSI
• Orificio de flujo (principal A/B): Ø40 (orificio de alto caudal)

Circuitos BR de control / retorno

• 2 pasos independientes
• Presión de diseño: 15 bar
• Interfaz: G1/2"
• Orificio de flujo (BR): Ø15

Características clave

• Evita el enroscamiento y la rotura de mangueras: rotación continua 360° sin punto muerto
• Separación de presiones: circuitos principales A/B a 40 MPa; circuitos BR a 15 bar operan independientemente
• Gran caudal hidráulico: orificio Ø40 para circuitos principales para manejar grandes volúmenes
• Optimizado para baja velocidad y alto par: rotación continua ≤5 RPM, bidireccional
• Durabilidad en obra: temperatura de funcionamiento -20°C a +80°C; resistente al polvo y a los choques térmicos
• Preparado para electrificación: componente central para conversiones diesel a eléctrico o arquitecturas híbridas

Especificaciones técnicas (tabla)

• Br: Interfaz rotor: 2‑G1/2"; Interfaz estátor: 2‑G1/2"; Orificio: 2× Ø15; Medio: Aceite hidráulico; Presión diseño: 15 bar; Velocidad operación: ≤5 RPM; Temp. operación: -20°C ~ +80°C
• A: Interfaz rotor: SAE 1-1/2" 6000 PSI; Interfaz estátor: 2‑SAE 1" 6000 PSI; Orificio: Ø40; Medio: Aceite hidráulico; Presión diseño: 40 MPa (6000 PSI); Velocidad: ≤5 RPM; Temp. operación: -20°C ~ +80°C
• B: Interfaz rotor: SAE 1-1/2" 6000 PSI; Interfaz estátor: 2‑SAE 1" 6000 PSI; Orificio: Ø40; Medio: Aceite hidráulico; Presión diseño: 40 MPa (6000 PSI); Velocidad: ≤5 RPM; Temp. operación: -20°C ~ +80°C

Escenarios de aplicación

• Reconversion eléctrica de excavadora 50 t / conversión diésel a eléctrico
• Sistemas de accionamiento por giro de gran carga
• Excavadoras de minería y grandes excavadoras sobre orugas
• Plataformas hidráulicas de rotación continua
• Grúas, manipuladores de materiales y accesorios giratorios que requieren transferencia hidráulica sin torsión

Por qué elegir este producto

• Personalizable según plano: número de pasos, tamaños de interfaz, diámetro de orificio, material de juntas y estilo de montaje
• Soporte de ingeniería y modificación de planos antes del pedido
• Pruebas estrictas de fugas y presión antes del envío
• Compatible con arquitecturas de excavadoras híbridas y totalmente eléctricas; apto para integración OEM/ODM

Modelo / Especificaciones técnicas

• Modelo: LHS225-4Y
• Diseño anti-enrollamiento de mangueras para retrofit eléctrico 50T
• Presión de diseño circuitos principales A/B: 40 MPa (6000 PSI)
• Circuitos BR control/retorno: 2 pasos, 15 bar, interfaz G1/2"
• Interfaz rotor (principal): SAE 1-1/2" 6000 PSI; Estátor: 2 × SAE 1" 6000 PSI
• Orificio de alto caudal para circuitos principales: Ø40
• Velocidad de operación: ≤5 RPM, rotación continua 360°
• Rango de temperatura de operación: -20°C a +80°C
• Resistente al polvo y a impactos; estable, sin fugas y de mantenimiento sencillo
