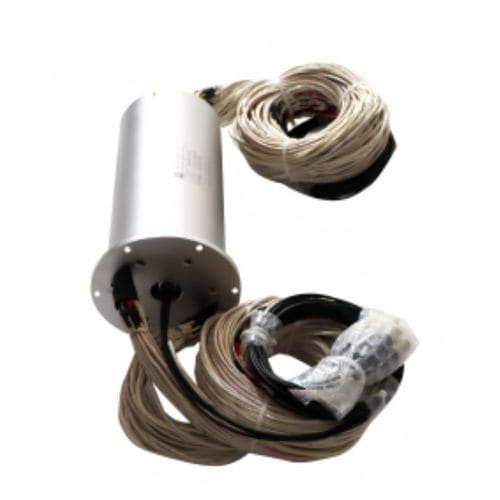

Anillo colector electro-óptico DHS085-70-4F

de fibra ópticahíbridomédico

Descripción breve
DHS085-70-4F anillo colector optoelectrónico (anillo colector híbrido optoelectrónico de cuatro canales) capaz de transmitir 4 fibras ópticas y de 1 a 70 canales eléctricos simultáneamente. Anillo colector conductor de precisión integral con estructura en aleación de aluminio. Las rutas eléctricas soportan señal (2A), 10A y 50A; tensión hasta 600 VAC/VDC.

Visión general del producto
Los anillos colectores optoelectrónicos emplean fibras ópticas como medio de transmisión de datos entre componentes giratorios y fijos del sistema. Permiten rotación ilimitada, continua o intermitente, mientras transmiten datos de gran capacidad y señales eléctricas, mejorando la integración mecánica y evitando daños en las fibras por articulaciones giratorias. Pueden combinarse con anillos colectores eléctricos tradicionales para crear conjuntos híbridos fotoeléctricos que transmiten energía y datos de alta velocidad.

Aplicaciones típicas

• Robots de alta gama
• Sistemas de transporte de materiales de alta gama
• Torretas giratorias en vehículos militares
• Sistemas de control remoto
• Antenas radar
• Detección por fibra óptica y otras plataformas giratorias (mesas de velocidad)
• Transmisión y control de vídeo de alta velocidad, señales digitales y analógicas
• Sistemas médicos
• Sistemas de videovigilancia
• Sistemas de seguridad nacionales o internacionales
• Sistemas de operación para submarinos
• Equipos de iluminación de emergencia
• Equipos de exposición/visualización

Detalles del producto (parámetros principales)
Modelo: DHS085-70-4F
Número de circuitos: 70
Temperatura de trabajo: -40°C ~ +65°C
Corriente nominal: personalizable
Humedad de trabajo: ≤70%
Voltaje nominal: 0 ~ 240 VAC/VDC
Nivel de protección: IP54
Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
Material de la carcasa: Aleación de aluminio
Resistencia de aislamiento dieléctrico: 1500 VAC @ 50Hz, 60s, 2mA
Material de contacto eléctrico: Metal precioso
Variación de resistencia dinámica: ≤10 mΩ
Especificación del cable: Cable flexible trenzado estañado con aislamiento de teflón coloreado
Velocidad de rotación: 0 ~ 600 rpm
Longitud del cable: 500 mm + 20 mm

Características / Especificaciones técnicas

• Transmisión: 4 fibras ópticas + 1 a 70 canales eléctricos
• Rutas eléctricas soportadas: señal (2A), 10A, 50A; hasta 600 VAC/VDC
• Número de circuitos: 70
• Temperatura de trabajo: -40°C ~ +65°C
• Corriente nominal: personalizable
• Humedad de trabajo: ≤70%
• Voltaje nominal: 0 ~ 240 VAC/VDC
• Nivel de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Material de la carcasa: Aleación de aluminio
• Resistencia dieléctrica: 1500 VAC @ 50Hz, 60s, 2mA
• Material de contacto eléctrico: Metal precioso
• Variación de resistencia dinámica: ≤10 mΩ
• Cable: Cable flexible trenzado estañado con aislamiento de teflón coloreado
• Velocidad de rotación: 0 ~ 600 rpm
• Longitud del cable: 500 mm + 20 mm
