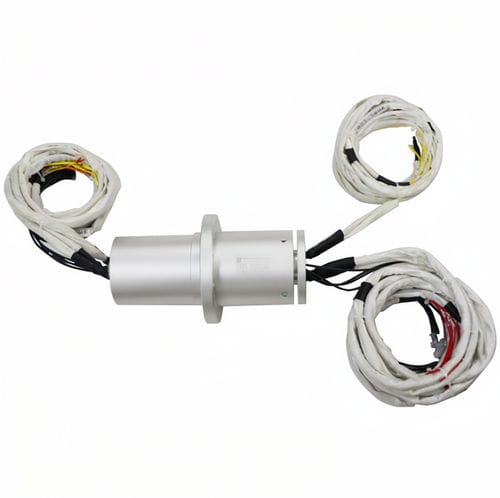

Giratoria de fibra óptica híbrido DHS095-27-4F

para aplicaciones industrialesde aluminiohíbrido

Descripción breve
Anillo deslizante híbrido que combina 4 canales de fibra óptica (monomodo/multimodo) con hasta 27 circuitos eléctricos/de señal para rotación continua o intermitente de 360 grados. Diseñado para transmitir datos ópticos de alta capacidad y alimentación/señales entre partes fijas y giratorias, minimizando el esfuerzo mecánico sobre las fibras y facilitando la integración del sistema.

Parámetros principales

• Modelo: DHS095-27-4F
• Número de circuitos: 27
• Canales ópticos: 4 (soporta monomodo / multimodo)
• Temperatura de trabajo: -40°C a +65°C
• Humedad de trabajo: ≤70%
• Tensión nominal: 0–240 VAC/VDC
• Corriente nominal: personalizable
• Nivel de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @500 VDC
• Resistencia dieléctrica: 1500 VAC @50Hz, 60 s, fuga 2 mA
• Material de la carcasa: aleación de aluminio
• Material de contacto eléctrico: metal precioso
• Variación de resistencia dinámica: ≤10MΩ
• Cableado: cable flexible trenzado estañado con aislamiento de Teflón de colores, longitud 500 mm + 20 mm
• Velocidad de rotación: 0–600 rpm

Características

• Transmite señales de fibra monomodo o multimodo junto con múltiples canales eléctricos
• Opciones de conectores ópticos: FC, SC, ST, SMA o LC (PC y APC); transmisión híbrida de potencia, control y señales de baja potencia
• Se puede combinar con anillos deslizantes eléctricos tradicionales para formar anillos bus fotoeléctricos que transmiten energía y datos de alta velocidad
• Transmisión óptica sin contacto eléctrico en las rutas de fibra; sin fricción en los núcleos de fibra, larga vida útil (hasta 100 millones de revoluciones para algunos núcleos)
• Fiable, sin fugas e inmune a interferencias electromagnéticas, adecuado para transmisión óptica a larga distancia

Dibujo del producto
Se encuentran disponibles dibujos e imágenes del producto para la serie DHS095 como referencia de instalación e integración (ilustrativos).

Especificaciones técnicas

• Modelo: DHS095-27-4F (serie DHS095)
• Canales ópticos: 4 (monomodo / multimodo)
• Canales eléctricos/de señal: hasta 27 circuitos
• Temperatura de funcionamiento: -40°C a +65°C
• Tensión nominal: 0–240 VAC/VDC
• Índice de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @500 VDC
• Resistencia dieléctrica: 1500 VAC @50Hz por 60 s, fuga 2 mA
• Material de contacto: metal precioso
• Cableado: aislamiento Teflón colorido & conductor trenzado estañado, longitud 500 mm + 20 mm
• Velocidad de rotación: 0–600 rpm
