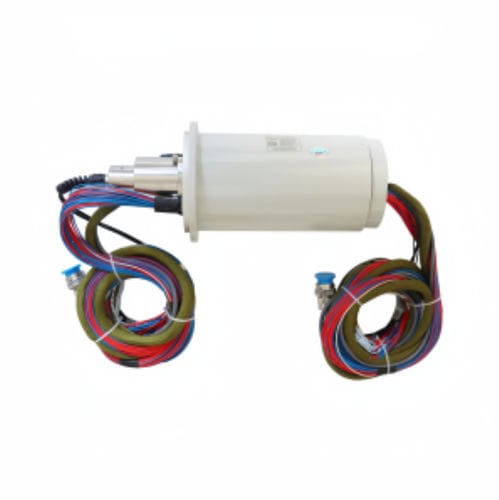

Anillo colector híbrido DHS130-56-5F

de fibra ópticaelectro-ópticode cápsula

Descripción breve
Sistema DHS130 anillo deslizante fotoeléctrico de 5 canales de fibra óptica

Visión general
La serie DHS130 de anillos combinados fotoeléctricos con 5 entradas y 5 salidas transmite 5 fibras ópticas y de 1 a 56 canales eléctricos de forma simultánea. Es un anillo colector conductor integrado con estructura de aleación de aluminio. Las rutas eléctricas soportan señales (2A), 10A, 50A y tensiones de hasta 600VAC/VDC.

Aplicación y funcionalidad
Los anillos deslizantes fotoeléctricos permiten una rotación continua de 360° manteniendo la alimentación y la transmisión de datos por fibra óptica sin interrupciones. Emplean fibras ópticas para la transmisión de grandes volúmenes de datos entre componentes giratorios y fijos. Son aptos para rotación continua ilimitada o intermitente, mejorando la integración mecánica y protegiendo las fibras ópticas del daño por la rotación de la unión.

Nuestra ventaja

• Características del producto: clasificación de protección IP; apto para entornos extremos; variantes antiexplosivas disponibles; requisitos de mantenimiento reducidos; integración de canales de alta frecuencia; opciones estándar y diseño a medida; admite transmisión de vídeo HD a alta tasa de imágenes; giro continuo 360°; integración con juntas rotativas y Ethernet; compatible con sistemas totalmente cardánicos; integración de cápsula antivuelco; diseñado para larga vida útil.
• Capacidades de la empresa: servicios OEM y ODM; equipo profesional de I+D y producción; instalaciones de fábrica con áreas de producción e I+D para satisfacer requisitos diversos.
• Soporte posventa y técnico: soporte posventa y técnico disponible; proveedor calificado a largo plazo para múltiples unidades militares, institutos de investigación y empresas.

Plano de referencia estándar del producto
Ejemplo de modelo: DHS100-18-4F (dibujo esquemático ilustrativo proporcionado como referencia)

Características / Especificaciones técnicas

• Designación del modelo: DHS130-56-5F (configuración representativa)
• Serie: serie DHS130
• Número de circuitos: 56
• Temperatura de trabajo: -40°C ~ +65°C
• Corriente nominal: personalizable (admite varias corrientes incluida señal 2A, 10A, 50A)
• Humedad de trabajo: ≤70%
• Voltaje nominal: 0 ~ 240 VAC/VDC
• Nivel de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Material de la carcasa: aleación de aluminio
• Material de contacto eléctrico: metal precioso
• Variación de resistencia dinámica: ≤10 mΩ (típico)
• Especificación del cable: conductor flexible estañado, aislamiento de Teflón coloreado
• Velocidad de rotación: 0 ~ 600 rpm
• Longitud del cable: 500 mm + 20 mm
