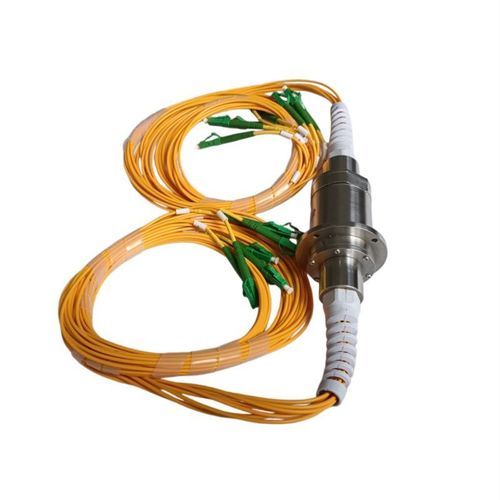

Giratoria de fibra óptica para aplicaciones marinas GHS025-NF-01

para la industria aeronáuticapara aplicaciones industrialespara aerogenerador

Descripción del producto
El anillo deslizante de fibra óptica de 8 canales (junta rotatoria de fibra óptica / FORJ) es un dispositivo de transmisión rotatoria de precisión diseñado para rotación continua de 360° manteniendo una transmisión óptica estable y de bajas pérdidas. Integra hasta 8 canales de fibra óptica independientes en una carcasa compacta, permitiendo la transmisión simultánea de datos, vídeo o señales de sensores sin torsión de cables. Este modelo cuenta con fibra monomodo (9/125 µm), conectores LC/PC y pigtails blindados de 2,0 mm para un rendimiento fiable en entornos industriales y de campo exigentes.

Características clave

• 8 canales ópticos independientes – Soporta transmisión multi-señal (datos, vídeo, control) en una sola unidad compacta
• Baja pérdida de inserción – ≤ 3 dB por canal, con variación estable ≤ ±0,20 dB
• Alta durabilidad – Vida útil > 100 millones de revoluciones
• Grado de protección IP65 – Estanco al polvo y protegido contra chorros de agua, apto para uso exterior y entornos industriales severos
• Amplio rango de temperatura – -40°C a +85°C para entornos extremos
• Diseño compacto – Huella reducida para integración en sistemas rotativos existentes
• Opciones personalizables – Número de canales (2–10), tipo de conector (FC/ST/SC/LC), tipo de fibra (monomodo / multimodo), longitud de cable y material de funda disponibles

Especificaciones técnicas
Número de canales: 8 (personalizable 2–10)
Rango de longitudes de onda: 1310 / 1550 nm
Pérdida de inserción: ≤ 3 dB
Pérdida de retorno: ≥ 45 dB
Variación de pérdida de inserción: ≤ ±0,20 dB
Tipo de fibra: Monomodo 9/125 µm
Tipo de conector: LC/PC (otros disponibles)
Pigtail de fibra: Blindado 2,0 mm, longitud estándar 1 m
Velocidad de funcionamiento: 0–300 rpm (personalizable)
Temperatura de funcionamiento: -40°C ~ +85°C
Temperatura de almacenamiento: -50°C ~ +90°C
Grado de protección: IP65
Vida útil: > 100 millones de revoluciones
Material de la carcasa: Acero inoxidable / Aleación de aluminio
Conformidad RoHS: Sí

Aplicaciones

• Sistemas radar – Plataformas de antena giratorias que requieren transmisión multi-canal estable
• Teledetección y vigilancia – Cámaras pan-tilt, sistemas de imagen térmica, estaciones en tierra para UAV
• Automatización industrial – Mesas indexadas rotativas, maquinaria de envasado, brazos robóticos
• Equipos médicos – Escáneres CT, robots quirúrgicos, sistemas de imagen diagnóstica
• Petróleo y gas / Marina – Gestión de cabos de ROV submarinos, equipos de perforación offshore
• Energía eólica – Sistemas de control de paso en turbinas eólicas
• Defensa y aeroespacial – Sistemas de torreta, lanzadores de misiles, pod systems aéreos

Modelo / Serie
Modelo / Serie: GHS025-NF-01 Series, versión estándar 8 canales
Fibra: Monomodo 9/125 µm (multimodo opcional)
Conectores: LC/PC estándar (FC/ST/SC disponibles)
Pérdida de inserción: ≤ 3 dB, variación ≤ ±0,20 dB
Pérdida de retorno: ≥ 45 dB
Protección: IP65
Temperatura de funcionamiento: -40°C a +85°C
Velocidad: 0–300 rpm (personalizable)
Vida útil: > 100 millones de revoluciones
Carcasa: Acero inoxidable o aleación de aluminio
