Ondulador UPS con alimentación eléctrica COMBIVERT P6

ACtrifásicocompacto

Descripción general

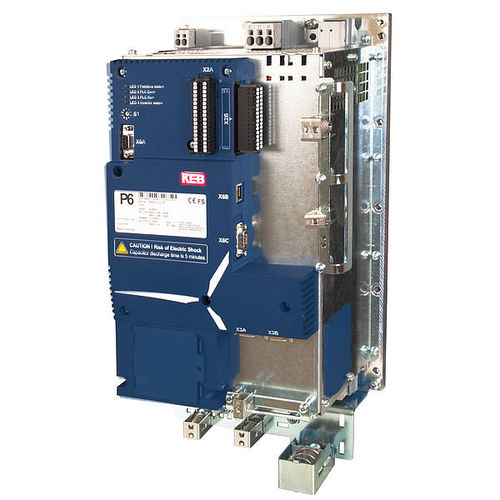

El COMBIVERT P6 de KEB integra en un único equipo el inversor de pitch, el control y la alimentación de freno, un cargador para almacenamiento de energía y un PLC integrado. Ajusta el ángulo de las palas para optimizar la potencia de la turbina y, ante fallos, ejecuta una maniobra de seguridad rápida para poner las palas fuera del viento y evitar sobrerrevoluciones. Adecuado para sistemas de pitch onshore y offshore en varias clases de potencia.

Aspectos destacados

• Amplio rango de potencia (18–42 kW)
• PLC integrado con monitorización y bibliotecas configurables
• Maniobra de seguridad verificada por TÜV que alcanza PL d (EN ISO 13849-1)
• Control y alimentación de freno (24 V y opciones de alta tensión)
• Cargador para el sistema de almacenamiento de energía

Seguridad funcional en aplicaciones de pitch
Si se detectan condiciones críticas de seguridad, el equipo realiza de forma independiente una maniobra de seguridad: las palas se colocan fuera del viento de forma rápida y fiable para proteger la turbina de sobrerrevoluciones peligrosas. TÜV Rheinland verifica que la maniobra alcanza PL d según EN ISO 13849-1.

Paquetes de software
El PLC integrado es programable e incluye una biblioteca básica de control. La Extended Pitch Library ofrece bloques funcionales predefinidos para tareas típicas de pitch, permitiendo al integrador implementar interfaces específicas de la instalación. La configuración de software es flexible para distintos requisitos de aplicación.

Motores de pitch
KEB suministra motores de pitch adecuados a la gama de potencias: servomotores altamente dinámicos y resistentes a vibraciones, con codificadores robustos y frenos fail-safe KEB. Opciones de motor: protección IP65 y recubrimientos anticorrosión para uso offshore; variantes Hot Climate (HCV) y Cold Climate (CCV). Cables de motor y sensores preensamblados con conectores facilitan la instalación.

Aplicaciones

• Sistemas de pitch para aerogeneradores (onshore y offshore)
• Sistemas de accionamiento especiales que requieren PLC integrada y funciones de freno

Datos técnicos
Clase de potencia: 3 fases, 400 V AC
Rango de potencia: 18 kW … 42 kW
Salida nominal: 45 A … 120 A, picos hasta 350 A (tiempo corto)
Rango de frecuencia: 0 … 200 Hz
Alimentación de freno: 24 V; freno alta tensión 50 V … 300 V
Filtro EMC: integrado, clase C2
Fieldbus: PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave

Especificaciones

• Funciones combinadas: inversor de pitch, control y alimentación de freno, cargador para almacenamiento de energía, PLC integrado
• Seguridad: maniobra de seguridad verificada por TÜV alcanzando PL d (EN ISO 13849-1)
• Alta integración: diseño compacto y robusto para uso onshore/offshore
• Opciones de software ampliadas y bloques funcionales de pitch predefinidos
• Motores de pitch a medida con frenos fail-safe, opciones IP65 y anticorrosión; variantes HCV/CCV
