Sistema de medición de presión CellaTemp PA 40-K016

de temperaturade caudalpor láser

Descripción del artículo

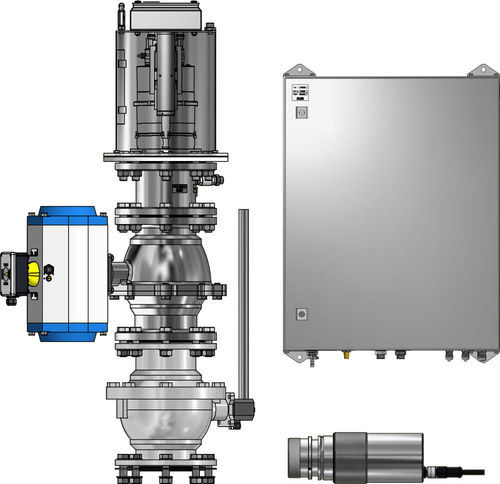

• Sistema de medición compuesto por: Pirómetro CellaTemp PA 40 AF 1; Montaje SK 803.

Características especiales

• Pirómetro de cociente (dos colores) con óptica enfocables en carcasa de acero inoxidable
• Lente de precisión de banda ancha con antirreflejos
• 2 salidas analógicas, 2 salidas de conmutación, interfaces USB y RS 485
• Ayuda de puntería: visado a través de la lente
• Fijación de montaje con racor de refrigeración y accesorio de purga de aire para uso industrial
• Válvula de bola neumática y mecánica
• Armario de control con sistema de mando para la válvula de bola neumática
• Monitor de caudal y regulador de presión y conexión para aire y tensión de red

Parámetros de medición
Rango de medida: 500 - 3000 °C en varios segmentos
Sensor: Doble fotodiodo
Rango espectral: 0,95 / 1,05 µm
Tiempo de respuesta t98: valores según segmento de medida (ejemplos): 500 - 1400 °C: ≤ 10 ms (T > 650 °C); 650 - 1700 °C: ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750 - 2400 °C: ≤ 10 ms (T > 950 °C); 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertidumbre de medición: 1 % de la lectura [°C]
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución visualización: 1 K

Variantes ópticas
Ópticas y enfoques (ejemplos): 500 - 1400 °C: Objetivo F50 PZ 20.08 enfoque 0,3 m - ∞; 650 - 1700 °C, 750 - 2400 °C y 850 - 3000 °C: Objetivo estándar PZ 20.01 enfoque 0,4 m - ∞; Objetivo de proximidad PZ 20.03 enfoque 0,2 m - 0,4 m; Gran angular PZ 20.05 enfoque 0,2 m - ∞; Teleobjetivo I PZ 20.06 enfoque 1,2 m - ∞; Teleobjetivo II PA 20.06 enfoque 0,6 m - ∞; adicionalmente para 850 - 3000 °C: Macro PA 40.01 enfoque 0,086 m - 0,115 m

Datos ópticos / geométricos
Distancia de enfoque: 0,4 m - ∞ (objetivo estándar PZ 20.01)
Relación distancia: 80 : 1
Forma del campo de medida: redonda
Objetivo: PZ 20.01
Principio de medida: dos colores
Opción de puntería: visado a través de la lente

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA lineal, conmutables, escalable
Resistencia: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Salida de conmutación: 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de conmutación: 2 x hasta 24 V
Interfaces: USB y RS 485
Alimentación: 24 V DC +10 % / -20 %
Consumo de corriente: ≤ 175 mA para 24 V DC
Conexión: rosca M12 con conector de 8 pines

Cámara / Apuntamiento / Pantalla
Salida de vídeo (para modelos con cámara): Composite PAL, 1 Vpp, 75 Ω
Opciones de puntería: visado a través de la lente, punto láser, cámara (según modelo)
Pantalla: display LED rojo de 4 dígitos, altura de dígitos 8 mm
Indicador de estado: 2 x LED
Elementos de control: 3 botones

Características y funciones
Señal de sobretemperatura: si la temperatura interna supera 80 °C la salida analógica muestra un valor > 20,5 mA
Función servicio: simulación de un valor medido o de una señal de corriente
Función ATD: detección automática de temperatura en procesos discontinuos
Otras funciones: linealización, umbral de monitorización de contaminación, simulación de corriente/temperatura, canales de medida seleccionables (dos colores, monocanal 1, monocanal 2), unidad °C/°F

Parámetros generales
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % HR máx. (sin condensación)
Dimensiones: Ø 65 mm x 220 mm (máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP 65 según DIN 40050
Peso: aprox. 0,9 kg

Parámetros ajustables (selección)
Rango de medida; variable medida y escala de E/S analógicas; filtro de suavizado; modo de memoria; tiempo de retención de la memoria; emisividad; transmitancia; compensación de la radiación ambiental reflejada; límites y modo de contactos de alarma; parámetros ATD (opcionales); linealización; indicador LED; simulación de corriente y temperatura; función TBC y balance de blancos para modelos con cámara

Contenido del suministro
Pirómetro CellaTemp PA; Cable de conexión VK 02/A (5 m); Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada; Cable USB VK 11/D (1,8 m); Software CellaView; Manual corto

Software
CellaView

Especificaciones técnicas

• Modelo / Versión: CellaTemp PA 40-K016
• Rango de medida (segmentos principales): 500 - 3000 °C (segmentos seleccionables)
• Principio de medida: Dos colores (cociente) con opción de canales monocromáticos
• Rango espectral: 0,95 / 1,05 µm
• Relación distancia: 80:1; forma del campo: redondo; ejemplo diámetro del campo a 400 mm: 5,00 mm
• Tiempos de respuesta típicos: hasta ≤ 10 ms según rango y temperatura
• Precisión: 1 % de la lectura; repetibilidad 2 K
• Salidas / Interfaces: 2 salidas analógicas, 2 salidas de conmutación, USB, RS 485
• Alimentación: 24 V DC (+10 % / -20 %), corriente ≤ 175 mA
• Carcasa / Protección: acero inoxidable V2A (1.4305), IP65
• Temperatura de funcionamiento: 0 - 65 °C; almacenamiento: -20 - +80 °C
• Dimensiones / Peso: Ø 65 mm x 220 mm (máx. 277 mm) / aprox. 0,9 kg
• Incluido: CellaTemp PA, cables (conexión, vídeo, USB), software CellaView, manual
