Sistema de medición de temperatura CellaTemp PX 40-K001

por láserópticopor cámara

Resumen del producto
Sistema de medida con pirómetro bicromático para medición sin contacto de temperatura en procesos industriales. Modelo: CellaTemp PX 40-K001. Rangos de medición disponibles por segmentos cubriendo 500–3000 °C.

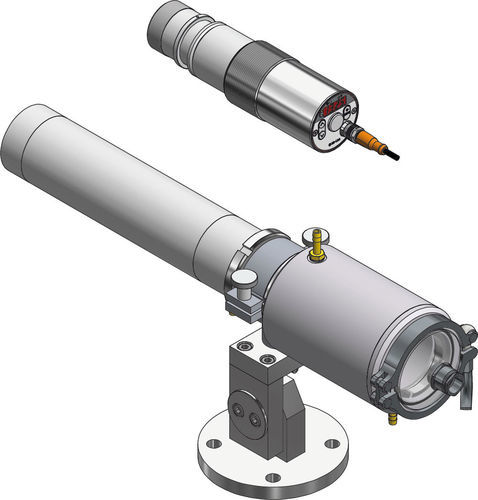

Composición del producto

• Pirómetro CellaTemp PX 40 AF 3
• Montaje PA 83-010 (incluye conexión de refrigeración y purga de aire)

Características clave

• Pirómetro bicromático con óptica focalizable en carcasa de acero inoxidable
• Lente de precisión anti-reflectante de banda ancha
• 1 salida analógica, 2 salidas de conmutación, interfaz IO-Link
• Ayudas de alineación: puntero láser; cámara integrada y salida de vídeo opcionales (según modelo)
• Montaje con refrigeración y purga de aire; dispositivo de sujeción ajustable para uso industrial

Parámetros de medida (resumen)
Rango de medición: 500–3000 °C en segmentos seleccionables (ej. 500–1400, 650–1700, 750–2400, 850–3000 °C).
Sensor: doble fotodiodo (bicromático) con canales monocromáticos disponibles.
Rango espectral: 0,95 / 1,05 µm.
Tiempo de respuesta t98: valores de ejemplo según rango y temperatura (hasta ≤ 10 ms en segmentos de alta temperatura).
Incertidumbre de medida: 1 % de la lectura.
Repetibilidad: 2 K. Coeficiente de temperatura: 0,05 %/K.
Resoluciones: salida corriente 0,2 K + 0,03 % del rango seleccionado; interfaz 0,1 K; visualización 1 K.

Variantes ópticas
Objetivos / lentes típicos (ejemplos):

• F50 PZ 20.08: 500–1400 °C, enfoque 0,3 m – ∞
• PZ 20.01 estándar: 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 primer plano: 0,2 m – 0,4 m
• PZ 20.05 gran angular: 0,2 m – ∞
• PZ 20.06 teleobjetivo I: 1,2 m – ∞; PA 20.06 teleobjetivo II: 0,6 m – ∞
• PA 40.01 macro (850–3000 °C): 0,086 m – 0,115 m

Parámetros eléctricos

• Salida analógica: 0(4)–20 mA, lineal, conmutables, escalables; carga ≤ 500 Ω
• Salidas de conmutación: 2 × open collector 24 V DC, ≤ 150 mA
• Interfaz: IO-Link
• Alimentación: 24 V DC (+10 % / -20 %); consumo ≤ 175 mA (24 V DC)

Cámara / Apuntamiento / Pantalla / Controles

• Salida de video (modelos con cámara): Composite PAL, 1 Vpp, 75 Ω
• Apuntamiento: a través de la óptica, puntero láser; cámara opcional
• Pantalla: display LED rojo de 4 dígitos (8 mm)
• Indicadores: 4 × LED de estado; Controles: 3 botones

Parámetros generales

• Conexión: M12 5 pines
• Temperatura ambiente: 0 – 65 °C; Almacenamiento: -20 – +80 °C
• Humedad admisible: ≤ 95 % r.H. (sin condensación)
• Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
• Carcasa: acero inoxidable V2A (1.4305); Clase de protección: IP65
• Peso: aprox. 0,9 kg

Parámetros ajustables (selección)

• Escalado de salida analógica y ajuste 0/4–20 mA
• Filtro de suavizado, modo memoria, tiempo de retención
• Emisividad y transmitancia
• Límites y modo de funcionamiento de contactos de alarma
• Parámetros ATD (detección automática de temperatura)
• Simulación de corriente y temperatura; unidad °C / °F
• Canales de medida: bicromático, monocromo 1, monocromo 2
• Umbral de monitorización de contaminación
• Modelos con cámara: función TBC, balance de blancos, número de punto de medida

Funciones y contenido del suministro (resumen)

• Señal de sobretemperatura (indicación si temperatura interna > 75 °C)
• Función de servicio: simulación de valor medido o señal de corriente
• Función ATD para procesos discontinuos
• Contenido del suministro: Pirómetro CellaTemp PX, cable de conexión VK 02/L AF 1 (5 m), cable de vídeo VK 02/F (5 m) para modelos con cámara, manual breve

Campo de medida (ejemplos)
Versión: CellaTemp PX 40-K001.
Rango de ejemplo indicado: 650–1700 °C (según segmento seleccionado).
Distancia de enfoque ejemplo: 1,2 m – ∞ con teleobjetivo PZ 20.06.
Relación distancia:diámetro (D:S): 120 : 1. Forma del campo: redonda. Objetivo típico: PZ 20.06.

Especificaciones técnicas

• Modelo / Versión: CellaTemp PX 40-K001
• Rango de medida (segmentos): 500–3000 °C (según segmento)
• Principio de medida: Bicromático (con canales monocromáticos)
• Rango espectral: 0,95 / 1,05 µm
• Relación distancia: 120 : 1
• Objetivo típico: teleobjetivo PZ 20.06 (1,2 m – ∞)
• Tiempo de respuesta: ≤ 10 ms (según rango/temperatura)
• Incertidumbre de medida: 1 % de la lectura
• Salida analógica: 0(4)–20 mA; Salidas de conmutación: 2 × open collector 24 V DC
• Interfaz: IO-Link; Alimentación: 24 V DC
• Protección: IP65; Carcasa: acero inoxidable V2A
• Dimensiones / Peso: Ø 65 mm × 220 mm (máx. 277 mm) / aprox. 0,9 kg
