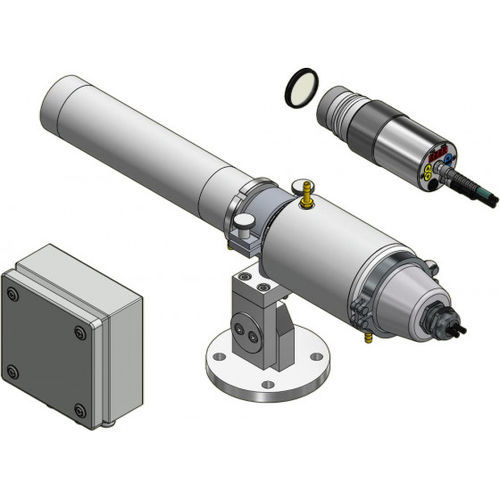

Sistema de medición de temperatura CellaCast PA 83-K011

por láserópticopor cámara

Componentes:

• Pirómetro CellaCast PA 83 AF 13
• Soporte PA 83-010
• Caja de empalmes VK 30.02
• Ventana protectora de cuarzo 70146

Características especiales:

• Pirómetro CellaCast con área de medición rectangular en carcasa de acero inoxidable para la medición de metales líquidos y función ATD para la detección automática de procesos discontinuos
• Lente de precisión anti-reflectante de banda ancha
• 2 salidas analógicas, 2 salidas de conmutación, USB y RS 485
• Ayuda de puntería: visión a través de la lente (cámara de vídeo opcional)
• Conjunto de montaje con conexión de refrigeración y purga de aire para uso industrial, con soporte de sujeción ajustable

Resumen (datos básicos del producto):
Versión — CellaCast PA 83-K011
Rango de medidas — 650 - 1700 °C (nota: datos técnicos hasta 2400 °C por segmentos)
Distancia focal — 0,4 m - ∞
Forma del campo de medida — rectangular
Relación distancia — 45:1 / 230:1
Objetivo — PZ 20.01
Principio de medida — bicromático (dos colores)
Opción de puntería — Cámara de vídeo


Datos técnicos:
Rango de medidas — 650 - 2400 °C en varios segmentos
Sensor — Diodo foto doble
Rango espectral — 0,95 / 1,05 µm
Tiempo de respuesta t98 — Para 650 - 1700 °C: ≤ 10 ms (T > 750 °C); Para 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
Incertidumbre de medida — 1,5 % de la lectura de temperatura [°C]
Repetibilidad — 3 K
Coeficiente de temperatura — 0,05 %/K
Resolución salida de corriente — 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz — 0,1 K
Resolución en pantalla — 1 K


Variantes ópticas (lentes):
Para ambos rangos de medida:
Lente objetivo estándar PZ 20.01: enfoque 0,4 m - ∞
Lente de acercamiento PZ 20.03: enfoque 0,2 m - 0,4 m
Lente gran angular PZ 20.05: enfoque 0,2 m - ∞
Teleobjetivo I PZ 20.06: enfoque 1,2 m - ∞
Teleobjetivo II PA 20.06: enfoque 0,6 m - ∞
Objetivo F50 PZ 20.08: enfoque 0,3 m - ∞
Adicional para rango 750 - 2400 °C:
Lente macro PA 40.01: enfoque 0,086 m - 0,115 m


Parámetros eléctricos:
Salida analógica — 0(4) - 20 mA lineal, conmutable, escalable
Resistencia — ≤ 500 Ω
Entrada analógica — 0 - 10 V
Salida de conmutación — 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de conmutación — 2 x hasta 24 V
Interfaces — USB; RS 485
Alimentación — 24 V DC +10 % / -20 %
Consumo de corriente — ≤ 175 mA para 24 V DC


Cámara:
Salida de vídeo — Composite PAL, 1 Vpp, 75 Ω


Características:
Visión a través de la lente; Punto láser piloto; Cámara (opcional); Pantalla — LED rojo de 4 dígitos, altura de dígitos 8 mm; Indicador de estado — 2 x LED; Elementos de control — 3 botones


Parámetros generales:
Conexión — rosca M12 con conector de 8 pines
Temperatura ambiente — 0 - 65 °C
Temperatura de almacenamiento — -20 - +80 °C
Humedad admisible — 95 % HR máx. (sin condensación)
Dimensiones — Ø 65 mm x 220 mm (máx. 277 mm)
Carcasa — Acero inoxidable V2A (1.4305)
Clase de protección — IP 65 según DIN 40050
Peso — aprox. 0,9 kg


Parámetros ajustables (selección):

• Rango de medida
• Variable medida y escala de las señales de entrada/salida analógicas
• Filtro de suavizado
• Modo de memoria y tiempo de retención
• Emisividad; Transmitancia; Compensación de radiación ambiente reflejada
• Límites y modo de funcionamiento de los contactos de alarma
• Parámetros de la función ATD; Función de linearización
• Indicador LED de estado; Simulación de corriente y temperatura
• Unidad de temperatura °C/°F; Selección de canal de medida (bicromático, monocromo 1, monocromo 2)
• Nivel umbral de monitorización de contaminación; Para modelos con cámara: función TBC, balance de blancos

Funciones:
Señal de sobretemperatura (si la temperatura interna supera 80 °C la salida analógica muestra > 20,5 mA); Función de servicio (simulación de un valor medido o de una señal de corriente); ATD (Automatic Temperature Detection) para procesos discontinuos


Alcance de entrega:
Pirómetro CellaTemp PA; Cable de conexión VK 02/A (5 m); Cable de vídeo VK 02/F (5 m) para modelos con cámara integrada; Cable USB VK 11/D (1,8 m); Software CellaView; Manual (resumen)


Software:
CellaView


Ejemplos de campo de medida (extracto):
A 300 mm distancia de medida — anchura del campo 10,00 mm, altura 2,00 mm
Ejemplos (distancia — anchura x altura): 0,00 mm — 12,00 mm x 12,00 mm; 300,00 mm — 10,00 mm x 2,00 mm


Especificaciones técnicas (resumen):

• Modelo: PA 83-K011
• Tipo: Sistema de medición CellaCast con pirómetro bicromático
• Rangos de medida: 650 - 1700 °C (típ.), hasta 2400 °C por segmentos
• Spot óptico: rectangular; relación distancia 45:1 o 230:1
• Lentes: múltiples objetivos y lentes macro/teléfono opcionales disponibles
• Salidas e interfaces: 2 salidas analógicas, 2 salidas de conmutación, USB, RS 485
• Opciones de puntería: visión a través de la lente, cámara de vídeo, punto láser
• Carcasa y protección: Acero inoxidable V2A, IP65
• Alimentación: 24 V DC (+10% / -20%), ≤ 175 mA
• Peso: aprox. 0,9 kg
