Sistema de medición de presión CellaTemp PA 40-K029

de temperaturade caudalpor láser

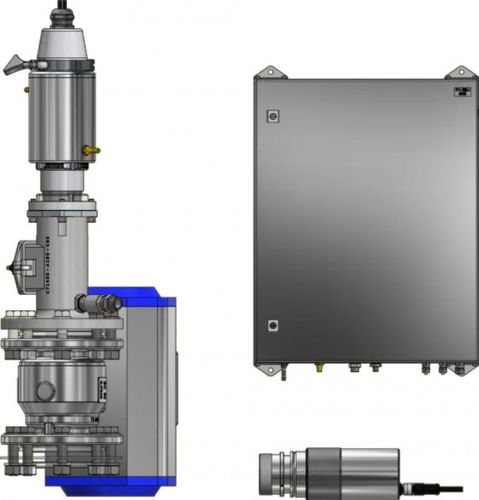

Sistema de medición compuesto por:

• Pirómetro CellaTemp PA 40 AF 1
• Soporte SK 824

Características principales:

• Pirómetro bicromático con óptica enfocables en carcasa de acero inoxidable
• Lente de precisión antirreflectante de banda ancha
• 2 salidas analógicas, 2 salidas de conmutación, interfaces USB y RS 485
• Ayuda de puntería: puntería a través de la lente
• Accesorio de montaje con elemento de refrigeración y purga de aire para uso industrial
• Válvula de bola neumática y mecánica
• Armario de control con sistema de control para la válvula neumática
• Monitor de flujo, regulador de presión y conexiones para aire y tensión de red

Contenido del suministro:

• Pirómetro CellaTemp PA
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para modelo con cámara integrada
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual (resumen)

Datos de medida / ópticos (resumen):
Rango de medida: 500 - 3000 °C (en varios segmentos)
Rango espectral: 0,95 / 1,05 µm
Principio de medida: bicromático
Sensor: fotodiodo doble
Relación distancia-punto: 80 : 1
Forma del campo de medida: redonda
Objetivo (estándar): PZ 20.01 (enfoque 0,4 m - ∞)
Objetivos disponibles (resumen): objetivo macro PZ 20.03 (0,2 m - 0,4 m), gran angular PZ 20.05 (0,2 m - ∞), tele PZ 20.06 (1,2 m - ∞) y PA 20.06 (0,6 m - ∞); para rangos más altos lente macro PA 40.01 (0,086 m - 0,115 m), lente F50 PZ 20.08 (para 500 - 1400 °C) etc.
Distancia de enfoque: 0,4 m - ∞ (objetivo estándar)

Tiempos de respuesta y precisión:
Tiempo de respuesta t98 por rango de medida:
- 500 - 1400 °C: ≤ 10 ms (T > 650 °C)
- 650 - 1700 °C: ≤ 20 ms (T > 650 °C) y ≤ 10 ms (T > 750 °C)
- 750 - 2400 °C: ≤ 10 ms (T > 950 °C)
- 850 - 3000 °C: ≤ 10 ms (T > 1050 °C)
Incertidumbre de medida: 1 % de la lectura de temperatura [°C]
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución visualización: 1 K

Datos eléctricos / interfaces:
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Salida de conmutación: 2 x Open Collector 24 V DC, ≤ 30 mA
Entrada de conmutación: 2 x hasta 24 V
Interfaces: USB y RS 485
Alimentación: 24 V DC +10 % / -20 %
Consumo de corriente: ≤ 175 mA para 24 V DC

Cámara / puntería / visualización:
Opciones de puntería: puntería a través de la lente, luz piloto láser, cámara (variantes de modelo)
Salida de vídeo (modelo cámara): Composite PAL, 1 Vpp, 75 Ω
Pantalla: display LED rojo de 4 dígitos, altura de dígito 8 mm
Indicadores de estado: 2 x LED
Elementos de control: 3 botones

Parámetros generales:
Conexión: conector M12 rosca 8 pines
Temperatura ambiente (funcionamiento): 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad permisible: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 65 mm x 220 mm (máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (según DIN 40050)
Peso: aprox. 0,9 kg

Funciones / parámetros ajustables (visión general):
Señal de sobretemperatura (si T interna > 80 °C la salida analógica muestra > 20,5 mA); simulación de valor medido o señal de corriente; función ATD (detección automática de temperatura); filtro de suavizado; ajustes de emisividad/transmitancia; compensación de radiación ambiente reflejada; límites y modos de contactos de alarma; linearización; canales de medida (bicromático, monocromático 1 y 2); umbral de monitorización de contaminación; TBC y balance de blancos para modelos con cámara.

Versión / Información del artículo:
Versión: CellaTemp PA 40-K029
Ejemplo de rango de medida (configuración típica): 650 - 1700 °C
N.º de artículo: 1112417

Especificaciones técnicas:

• Producto: Sistema de medición PA 40-K029 (CellaTemp PA 40 AF 1 + Soporte SK 824)
• Principio de medida: Bicromático (doble longitud de onda)
• Rango de medida: 500 - 3000 °C (segmentado)
• Rango espectral: 0,95 / 1,05 µm
• Relación distancia-punto: 80 : 1
• Objetivo estándar: PZ 20.01 (foco 0,4 m - ∞)
• Salidas analógicas: 0(4) - 20 mA (2 canales)
• Salidas de conmutación: 2 x Open Collector 24 V DC
• Interfaces: USB, RS 485
• Alimentación: 24 V DC (+10 % / -20 %)
• Carcasa: acero inoxidable V2A (1.4305), protección IP65
• Dimensiones: Ø 65 mm x 220 mm (máx. 277 mm); Peso ≈ 0,9 kg
• Software incluido: CellaView
