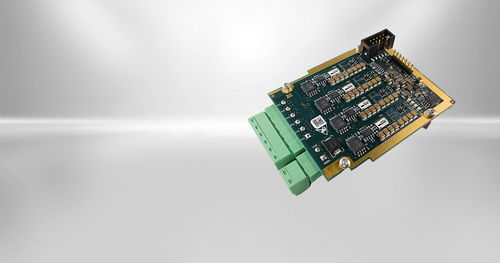

Tarjeta de evaluación para codificador PEPPER

controlador de láser

Descripción general
El convertidor de potencia PEPPER es un amplificador digital de 4 canales diseñado para el control preciso, la caracterización y las pruebas de componentes de potencia como fuentes de alimentación, transformadores, inductancias, actuadores y motores. Proporciona salidas reguladas de tensión y corriente y admite un amplio rango de impedancias de carga, desde capacitivas hasta inductivas. Diseñado con FET GaN y formato FMC, PEPPER se integra con placas de evaluación FPGA y flujos de trabajo de desarrollo basados en modelos.

Ventajas de un vistazo

• Alta densidad de potencia que permite diseños compactos
• Alta eficiencia, precisión y ancho de banda
• Bajo ruido y baja ondulación
• Control por PWM (Modulación por ancho de pulso) o PDM (Densidad de pulsos)
• Buen comportamiento EMC/EMI que facilita el cumplimiento
• Protecciones: sobrecarga y cortocircuito
• Modos configurables: fuente o carga; control de corriente, tensión, potencia, impedancia
• Amplio rango de impedancias soportadas: inductiva, resistiva (positiva/negativa), capacitiva
• Adecuado para combinación con tarjetas de desarrollo FPGA y diseño basado en modelos (HIL, Simulink)

Especificaciones técnicas de PEPPER
Tecnología: FET GaN (FET Si o SiC posibles)
Número de canales: 4
Tensión de alimentación: 0 V a 50 V
Tensión de salida: 0 V a 48 V
Corriente de salida: -5 A a +5 A
Ondulación de salida: < 50 mVpp a 50 V
Ruido de corriente: < 500 µArms a 5 A
Eficiencia: hasta 98%
Potencia de salida: 4 × 48 V × 5 A = 960 W
Entradas: 2 × entrada Hall/Encoder
Factor de forma: tarjeta FMC compatible con la mayoría de placas de evaluación; Compatible con MINT

Descripción
PEPPER se entrega como una placa de desarrollo de 4 canales basada en FET de nitruro de galio. Las salidas están filtradas para reducir las interferencias típicas de los módulos de accionamiento convencionales, simplificando la conformidad EMC y minimizando perturbaciones del sistema. Implementado como tarjeta mezzanine FMC, PEPPER se integra con plataformas FPGA o microcontrolador comunes y puede funcionar como amplificador flexible cuando se combina con una placa FPGA adecuada. Los algoritmos de control pueden desarrollarse en MATLAB/Simulink para diseño basado en modelos y pruebas Hardware‑in‑the‑Loop (HIL).

Aplicaciones típicas / caracterización de componentes

• Actuadores voice coil y Lorentz
• Solenoides
• Reluctancias variables
• Motores (DC, BLDC, inducción AC, sin sensor, sin hierro, 2 o 3 fases)
• Actuadores piezo
• Modulación de láser y LED
• Resistencias calefactoras
• Fuente de alimentación programable de precisión (limitada en tensión/corriente)
• Cargas activas
• Carga, descarga y caracterización de celdas de batería (curvas de carga, vida útil, pruebas de resistencia automatizadas)

Características técnicas / especificaciones

• Tecnología: FET GaN (FET Si o SiC posibles)
• Canales: 4
• Tensión de alimentación: 0 V a 50 V
• Tensión de salida: 0 V a 48 V
• Corriente de salida: -5 A a +5 A
• Ondulación de salida: < 50 mVpp a 50 V
• Ruido de corriente: < 500 µArms a 5 A
• Eficiencia: hasta 98%
• Potencia de salida: 960 W (4 × 48 V × 5 A)
• Entradas: 2 × entrada Hall/Encoder
• Factor de forma: tarjeta FMC compatible con la mayoría de placas de evaluación; Compatible con MINT
