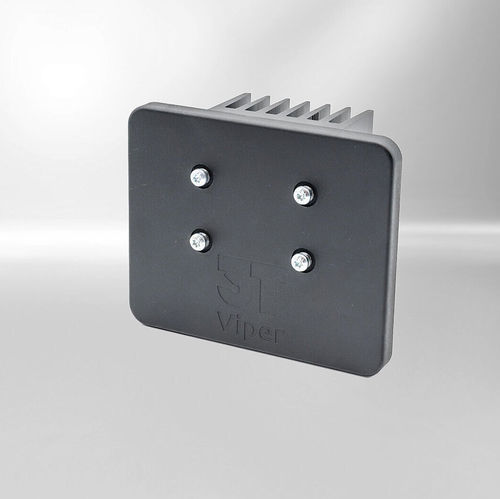

Controlador de motor brushless VIPER

brushless de corriente continua BLDCmicropasotrifásico

Visión general
VIPER Motor Control es una plataforma de control de motores de alto rendimiento y totalmente personalizable de Kendrion 3T, diseñada para aplicaciones alimentadas por batería y sistemas hidráulicos. Proporciona control de motor fiable, preciso y eficiente en entornos muy dinámicos y hostiles, soportando maquinaria móvil, herramientas eléctricas, sistemas de bombas hidráulicas y otros equipos críticos.

Beneficios clave

• Control sin sensor (Field Oriented Control) que reduce la complejidad del sistema y aumenta la fiabilidad.
• Alto rendimiento con alta eficiencia (hasta 98 %).
• Totalmente personalizable según el diseño, las limitaciones de espacio y los requisitos de rendimiento del producto del cliente.
• Protección IP54 con encapsulado para mayor durabilidad en entornos exigentes.

Aplicaciones típicas

• Herramientas y equipos móviles alimentados por batería (optimizado para sistemas de 12–48 V).
• Control de bombas hidráulicas: arranque a alta presión y operación con cargas variables.
• Maquinaria agrícola y forestal, equipos de construcción y otras máquinas alimentadas por batería que operan bajo cargas dinámicas y condiciones adversas.

Capacidades de la plataforma e integración
VIPER es un concepto de control de motor escalable con un procesador robusto, driver de FET inteligente y etapa de potencia discreta. Soporta una amplia gama de integraciones, incluidos sensores, codificadores, UARTs (RS232), buses CAN, EEPROM y E/S digitales y analógicas adicionales. La plataforma puede ampliarse con funciones específicas del cliente, como registro de datos, monitorización de fallos, almacenamiento de ajustes del dispositivo y habilitación de actualizaciones de software. Se proporcionan modelos completos Matlab/Simulink para desarrollar algoritmos de control.

Beneficios en uso real
VIPER reduce la complejidad del sistema y el riesgo de fallo mediante el control sin sensor, permite un fuerte rendimiento de arranque y picos de potencia a corto plazo, y puede ofrecer ganancias de eficiencia (ejemplo: hasta 50 % de mejora de tiempo de funcionamiento en ciertas aplicaciones con batería). El hardware totalmente encapsulado y con IP54 asegura robustez frente al agua, polvo y vibraciones.

Características principales de VIPER

• Potencia de salida hasta 1 kW (escalable)
• Corrientes de fase: -68 A a 68 A
• Rango de tensión de suministro: 8 a 80 V
• Eficiencia hasta 98 % (ejemplo: a 800 W)
• Motores compatibles: BLDC, PMSM, IPM y motores paso a paso (microstepping)
• Control senoidal trifásico sin sensor basado en Field Oriented Control (FOC)
• Salidas protegidas y conmutación de borde configurable para compatibilidad EMC
• Plataforma flexible para funcionalidades específicas del cliente
• Ampliable con bootloader para actualizaciones de software y herramientas de PC para configuración y registro
• Modelos completos Matlab/Simulink disponibles para el desarrollo de algoritmos

Ámbitos donde VIPER destaca

• Maquinaria móvil y herramientas alimentadas por batería donde se requiere mayor tiempo de funcionamiento y alto rendimiento dinámico.
• Sistemas hidráulicos que necesitan control robusto bajo cargas variables y demandas de arranque elevadas.
• Aplicaciones al aire libre robustas (forestal, agrícola) que requieren resistencia a vibraciones y condiciones ambientales agresivas.

Especificaciones técnicas

• Potencia de salida: hasta 1 kW (versión básica; escalable)
• Rango de corriente de fase: -68 A a 68 A
• Tensión de alimentación: 8 V a 80 V (ejemplos optimizados para 12–48 V)
• Eficiencia pico/sistema: hasta 98 % (medido ~800 W)
• Control: Field Oriented Control sin sensor (conducción senoidal 3 fases)
• Tipos de motores compatibles: BLDC, PMSM, IPM, paso a paso (microstepping)
• Protección: hardware totalmente encapsulado, IP54
• Ampliabilidad: bootloader para actualizaciones de firmware, herramientas PC para configuración y registro
• Soporte de desarrollo: modelos Matlab/Simulink completos proporcionados
