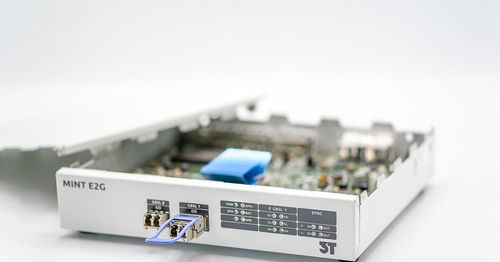

Tarjeta de evaluación MINT

Descripción del producto
MINT es un sistema de prueba de alta velocidad y una plataforma de desarrollo FPGA diseñada para pruebas rápidas y repetibles y prototipado en fabricación electrónica. El kit 3T integra un Intel Arria V SoC (FPGA combinado con un HPS ARM Cortex-A9 de doble núcleo), permitiendo procesamiento acelerado por hardware y flexibilidad software en el HPS. Todas las interfaces son accesibles desde la lógica FPGA o desde el HPS y la plataforma puede adaptarse a requisitos específicos del cliente.

Características clave

• Placa de desarrollo FPGA SoC (Intel Arria V + HPS ARM Cortex-A9 de doble núcleo)
• Interfaces de alta velocidad ópticas y eléctricas (SFP, QSFP)
• USB3.0 device y USB2.0 OTG host/device a bordo
• Gigabit Ethernet y buses serie (UART, SPI, I2C, RS-485)
• Ranura de expansión FMC conforme al estándar industrial
• Linux en el HPS con bibliotecas para PC en C/C++, Python y LabVIEW
• Soporta flujos de trabajo model-based (MATLAB / Simulink)
• Apto para salas limpias (Clase 4) y personalizable para integración o producción

Interfaces físicas
Puerto USB3.0 device | Puerto USB2.0 OTG host/device | UART
Gigabit Ethernet | SPI | Conectores SFP y QSFP
Ranura de expansión FPGA Mezzanine Card (FMC) | Entradas/Salidas generales | I2C
RS-485

Aplicaciones
La plataforma MINT está pensada para pruebas funcionales de alta velocidad, adquisición de datos, desarrollo de pruebas de concepto y prototipos hardware a medida. Está dirigida a integradores de sistemas de prueba, fabricantes electrónicos y equipos de I+D que requieren sincronización precisa e interfaces ópticas/eléctricas mixtas.

Especificaciones técnicas

• Plataforma SoC: Intel Arria V SoC (FPGA + HPS ARM Cortex-A9 de doble núcleo)
• Sistema operativo: Linux en el HPS
• Interfaces de alta velocidad: ópticas y eléctricas (SFP, QSFP)
• USB: USB3.0 (device), USB2.0 OTG (host/device)
• Red: Gigabit Ethernet
• Serie / Bus: UART, SPI, I2C, RS-485
• Expansión: Ranura de expansión FPGA Mezzanine Card (FMC) estándar industrial
• Entradas/Salidas generales disponibles para señales personalizadas
• Compatibilidad sala limpia: apto para entornos Clase 4
• Soporte de desarrollo: flujos model-based con MATLAB/Simulink
• Integración de software: bibliotecas PC para C/C++, Python y LabVIEW
• Personalización: plataforma diseñada para adaptarse a aplicaciones específicas del cliente y pasar a producción
