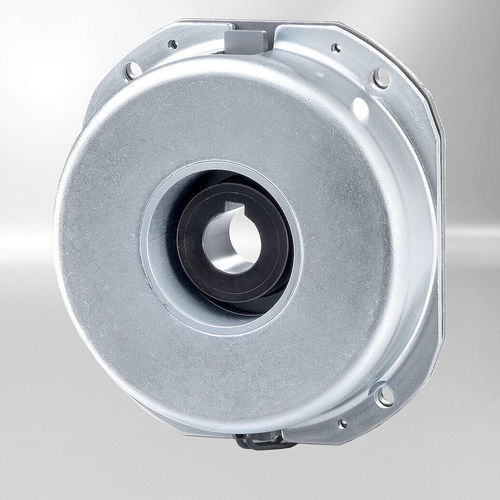

Unidad de frenado de disco Compact Line

de fricciónde muelledesapriete electromagnético

Descripción general
La Compact Line incluye frenos de disco simple accionados por muelle, diseñados para montaje directo al motor como unidades completas con mínimo ensamblaje. Su diseño compacto facilita la instalación en espacios reducidos. Los frenos accionados por muelle y liberados electromagnéticamente generan el par de frenado cuando se corta la corriente eléctrica.

Principio de funcionamiento
Estos frenos de disco simple operan en seco. Los resortes de compresión presionan el disco de fricción contra la armadura para producir el par de frenado. Un campo electromagnético generado por la bobina contrarresta la fuerza del muelle cuando se aplica tensión en CC, liberando el freno. La conexión por forma entre el disco de fricción y el cubo, y la fijación del cubo al eje de la máquina (p. ej. eje del motor) garantizan la transmisión fiable del par sin cargas axiales sobre el eje.

Suministro eléctrico y rectificadores
El freno requiere alimentación en corriente continua. Es posible la conexión a fuentes CA mediante las opciones de rectificación disponibles (puente de diodos, rectificador de media onda o combinaciones). Dependiendo del tamaño y par del freno, las ondulaciones de tensión por alimentación intermitente pueden causar zumbidos o funcionamiento incorrecto; el diseñador del sistema o el usuario debe proporcionar los controles eléctricos o el acondicionamiento adecuados para asegurar un funcionamiento correcto.

Diseño del freno
La carcasa del solenoide aloja la bobina de campo montada holgadamente con conductores sin silicona que salen en la circunferencia del freno. La pieza portadora de la bobina integra los resortes de compresión y pasadores para asegurar la armadura. El disco de fricción tiene una bocallave cuadrada y puede moverse axialmente sobre el cubo. Al aplicar tensión en CC, la fuerza electromagnética libera la armadura y neutraliza la acción de frenado.

Características

• Diseño compacto, adecuado para instalaciones con espacio limitado
• Disponible con o sin rectificador integrado
• Montaje directo al motor, ensamblaje sencillo
• No requiere ajuste de hueco (air gap)

Detalles técnicos (resumen)
Descripción | Valor
Rango de par nominal | desde 1 Nm
Tensión | DC 24, 102, 178, 230 V
Clase de protección | IP 00, IP 54

Especificaciones técnicas

• Familia de producto: Compact Line (freno de disco simple accionado por muelle)
• Diseño: disco simple con presión de muelle, operación en seco
• Montaje: unidad completa, montaje directo al motor con ensamblaje mínimo
• Accionamiento del freno: engranado sin alimentación (accionado por muelle), liberado con tensión en CC
• Disco de fricción: bocallave cuadrada, movible axialmente en el cubo
• Bobina de campo: bobina montada holgadamente con conductores sin silicona; la pieza portadora contiene resortes de compresión y pasadores para asegurar la armadura
• Suministro: requiere alimentación en CC; opciones de rectificador disponibles (puente, media onda, combinaciones) para conexión a CA
• Tensiones disponibles: DC 24 V, DC 102 V, DC 178 V, DC 230 V
• Ejemplo de par nominal (típico): desde 1 Nm (dependiendo de la gama de producto)
• Protección: opciones IP 00 e IP 54
