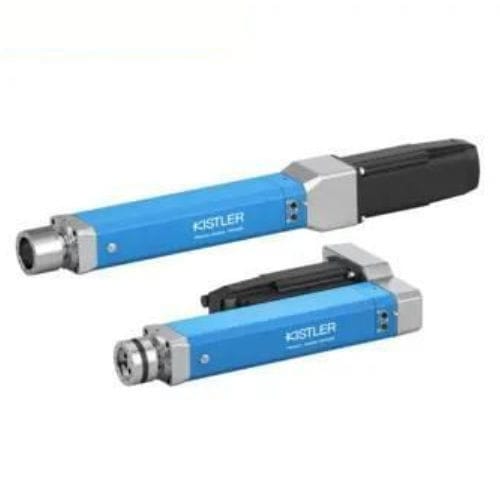

Módulo de ensamblaje con sensor de fuerza integrado 2164A series

servoaccionado

Resumen
El módulo de unión NC NCFx Pro Tipo 2164A presenta un diseño compacto que reduce las distancias entre centros y el espacio necesario, facilitando su integración en conceptos de máquina existentes. El sensor de fuerza se monta directamente en el vástago (ram) para la medida directa de la fuerza y está disponible como galga extensométrica (strain gauge) o sensor piezoeléctrico. La comunicación digital entre el amplificador servo y el sistema de monitorización de procesos maXYmos NC (Type 5847C) se realiza vía EtherCAT. La funcionalidad plug-and-play con maXYmos NC permite la identificación automática del módulo de unión y la transferencia automática de valores de sensor y calibración para parametrizar el amplificador servo. Los valores medidos se transmiten sin interferencias mediante telemetría. La interfaz Ethernet admite la transferencia de datos de calidad mediante diversos protocolos, visualización vía VNC y copias de seguridad de datos.

Principales características / ventajas

• Sensor de fuerza montado en el vástago: galga extensométrica o piezoeléctrico con telemetría para alta precisión de medida
• Capacidad de sobrecarga: +20% de la fuerza nominal en compresión
• Apto para aplicaciones de compresión y tracción
• Alta velocidad de movimiento para ciclos cortos
• Variantes piezoeléctricas con amplio rango de medida y siete rangos de fuerza predefinidos

Aplicaciones

• Remachado (riveting)
• Clinching
• Inserción/pressing de rodamientos, pasadores y componentes electrónicos
• Flangeado
• Rolling
• Bonding (pegado)
• Crimpado
• Sinterizado
• Creación de clips y conexiones de encaje
• Aplicaciones de caulking
• Procesos de ensayo como pruebas de muelles

Interfaces e integración

• Comunicación digital vía EtherCAT entre amplificador servo y maXYmos NC (Type 5847C)
• Identificación plug-and-play con transferencia automática de valores de sensor y calibración
• Telemetría para transmisión de valores medidos sin interferencias y con precisión
• Interfaz Ethernet para transferencia de datos de calidad mediante varios protocolos, visualización VNC y copias de seguridad

Especificaciones técnicas

• Serie: NCFx Pro
• Tipo / modelo: 2164A
• Módulo de unión electromecánico compacto que reduce la distancia entre centros y el espacio de instalación
• Posición del sensor: montado en el vástago para medida directa de la fuerza
• Tecnologías de sensor: galga extensométrica o piezoeléctrico (montado en ram)
• Rangos de fuerza de ejemplo: 1,5 kN, 2 kN, 5 kN, 10 kN, 20 kN, 30 kN, 60 kN, 100 kN
• Longitudes de carrera de ejemplo: 100 mm, 200 mm, 400 mm
• Capacidad de sobrecarga: +20% de la fuerza nominal (compresión)
• Apto para aplicaciones en compresión y tracción
• Alta velocidad de movimiento para tiempos de ciclo cortos
• Telemetría para transmisión precisa de datos de medida
• Comunicación digital EtherCAT y parametrización automática del amplificador servo mediante integración con maXYmos NC
• Interfaz Ethernet para transferencia de datos calidad basada en protocolos, visualización VNC y copias de seguridad
• Variantes disponibles: freno de retención opcional y configuraciones de prensa servo recta o angular
