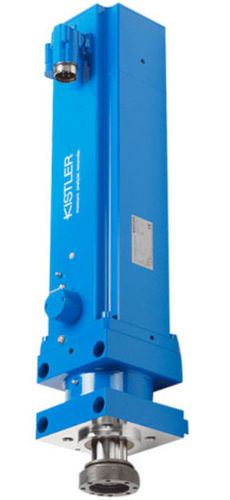

Módulo de ensamblaje con sensor de fuerza integrado 2151B series

servoaccionado

Resumen
El Módulo de unión NC NCFH Tipo 2151B (disponible en dos tamaños) integra un sensor de fuerza piezoeléctrico con amplificador de carga y un codificador absoluto de desplazamiento. Diseñado para procesos de montaje y unión supervisados por fuerza‑desplazamiento, cubre fuerzas nominales de 1 a 60 kN y es adecuado para aplicaciones con espacio limitado y altas demandas dinámicas.

Características/ventajas principales

• Alta dinámica: velocidad hasta 700 mm/s
• Dos tamaños que cubren el rango de medida 1 … 60 kN
• Diseño compacto sin correa
• Compensación activa de la compresión del proceso para un posicionamiento preciso
• Codificador absoluto integrado (no requiere referenciación)
• Mantenimiento reducido

Descripción detallada
La carcasa incorpora el sensor de desplazamiento, el codificador absoluto integrado, el sensor piezoeléctrico de fuerza tracción/compresión y el amplificador de carga. Las fuerzas sobre el sensor generan una carga eléctrica proporcional en el elemento piezoeléctrico, que el amplificador convierte en una señal de tensión analógica. El accionamiento es un servomotor CA de eje hueco conmutado eléctricamente, controlado por un servoamplificador que garantiza velocidad constante independiente de la carga. Se soportan funciones estándar como prensado en bloque, prensado por posición, prensado regulado por realimentación de fuerza y posicionamiento intermedio. El módulo puede integrarse con servovariadores IndraDrive en combinación con maXYmos NC Tipo 5847; la comunicación entre IndraDrive y maXYmos NC es en tiempo real vía SERCOS III. Hay interfaces esclavas de bus de campo embarcadas para el control del cliente (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT). Los datos de calidad pueden transmitirse por Ethernet; se admite visualización vía VNC y copia de seguridad de datos.

Especificaciones técnicas

• Serie / modelo: NCFH, Tipo 2151B
• Rango nominal / de medida: 1 … 60 kN (cobertura mediante dos tamaños; variantes múltiples)
• Tamaños / recorridos: tamaño 1 — 200 mm; tamaño 2 — 400 mm (ejemplos)
• Principio de medida: sensor de fuerza piezoeléctrico integrado con amplificador de carga
• Medida de desplazamiento: sensor de desplazamiento integrado con codificador absoluto
• Accionamiento: servomotor CA de eje hueco conmutado eléctricamente (controlado por servoamplificador)
• Velocidad máx. / dinámica: hasta 700 mm/s
• Funciones estándar: prensado en bloque, prensado por posición, prensado regulado por fuerza, posicionamiento intermedio
• Compensación: compensación activa de la compresión del proceso
• Interfaces / integración: compatible con IndraDrive + maXYmos NC (Tipo 5847); SERCOS III en tiempo real; interfaces de bus de campo onboard (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT)
• Datos / monitorización: datos de calidad vía Ethernet; visualización vía VNC; copia de seguridad de datos
• Diseño / mantenimiento: compacto, sin correa, mantenimiento reducido
