Mandril de sujeción de piezas para aplicaciones de torneado B208de alta velocidadpara torno CNCde acero
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para aplicaciones de torneado
- Otras características
- de acero, para torno CNC, de alta velocidad
- Número de mordazas
- 3 mordazas
- Diámetro de sujeción
Máx.: 210 mm
(8,27 in)Mín.: 13 mm
(0,51 in)- Velocidad de rotación
Máx.: 5.000 rpm
(31.416 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)
Descripción
Resumen del producto

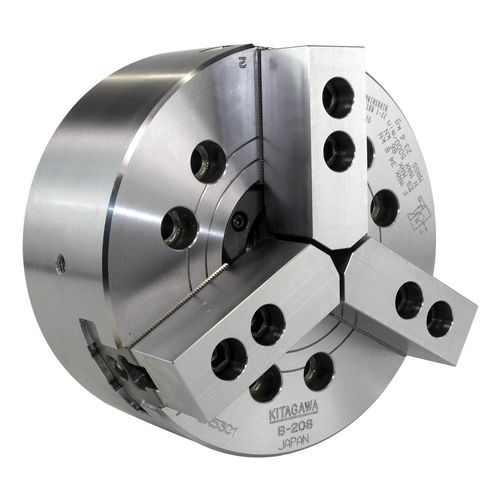

Mandril de potencia de tres garras a centro abierto Kitagawa B-208 de 210 mm con orificio pasante de 52 mm y velocidad máxima de 5000 rpm, indicado para torneado CNC de alta velocidad.
Características clave
Información adicional
Especificaciones técnicas
Mandril de potencia de tres garras a centro abierto Kitagawa B-208 de 210 mm con orificio pasante de 52 mm y velocidad máxima de 5000 rpm, indicado para torneado CNC de alta velocidad.
Características clave
- Fabricado en acero aleado de alta calidad
- Mandril de tres garras estilo cuña que aporta hasta un 20 % más en velocidad, fuerza de sujeción y diámetro de orificio respecto a mandriles convencionales
- Orificio pasante (mm): 52
- Rango de sujeción (mm): Máx 210, Mín 13
- Carrera de las garras (diámetro mm): 7.4
- Carrera del émbolo (mm): 16
- Fuerza máxima del tirante: 34.8 kN (3549 kgf)
- Fuerza de sujeción estática máxima: 86 kN (8769 kgf)
- Velocidad máxima: 5000 rpm
- Peso (con garras blandas): 22.3 kg
- Momento de inercia: 0.170 kg·m2
- Presión máxima: 2.65 MPa (27 cm2)
- Engrasador en cada mordaza maestra
- Dentado mordaza maestra: 1.5 mm x 60°
- Compatible con mordazas duras y blandas
Información adicional
- Montaje: montaje en hueco (recess mount); puede requerir adaptador adicional
- Equipamiento estándar: pernos de montaje, tuercas en T y pernos de fijación de mordazas; incluye blank drawnut y llave de montaje
- Cilindro recomendado: S1552
- Mordaza dura compatible: HB08A1
- Mordaza blanda compatible: SB08B1
Especificaciones técnicas
- Modelo: B-208
- Orificio pasante (mm): 52
- Rango de sujeción (mm): Máx 210, Mín 13
- Carrera de mordaza (diámetro mm): 7.4
- Carrera del émbolo (mm): 16
- Fuerza máxima del tirante (kN): 34.8
- Fuerza de sujeción estática máxima (kN): 86
- Velocidad máxima (rpm): 5000
- Momento de inercia (kg·m2): 0.170
- Peso neto (kg) (con mordazas blandas): 22.3
- Presión máxima: 2.65 MPa
- Cilindro recomendado: S1552
- Mordazas blandas compatibles: Standard / Extra Tall (SB08B1)
- Mordazas duras compatibles: HB08A1
- Engrasador instalado en cada mordaza maestra
- Dentado mordaza maestra: 1.5 mm x 60°
