Mandril de torno automático NV15
3 mordazasmotorizadosin paso central

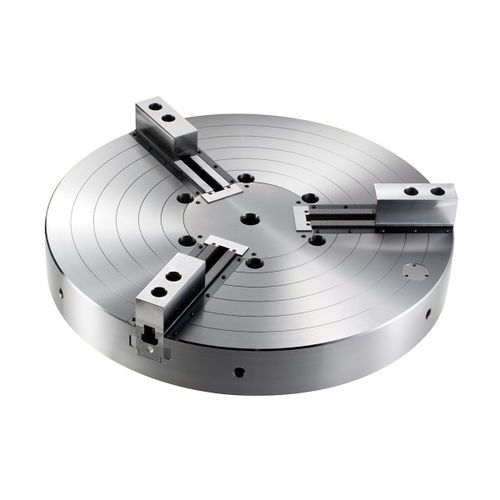

Mandril de torno automático - NV15 - Kitagawa Europe - 3 mordazas / motorizado / sin paso central
Mandril de torno automático - NV15 - Kitagawa Europe - 3 mordazas / motorizado / sin paso central
Mandril de torno automático - NV15 - Kitagawa Europe - 3 mordazas / motorizado / sin paso central - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
automático
Número de mordazas
3 mordazas
Otras características
para mecanizado, autocentrante, sin paso central, motorizado, con adaptador, funcionamiento vertical, con mordaza
Velocidad de rotación

Máx.: 2.900 rpm
(18.221,2374 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Fuerza de sujeción

Máx.: 247 kN

Mín.: 0 kN

Diámetro exterior

381 mm
(15 in)

Descripción

Resumen del producto
El Kitagawa NV15 es un mandril de potencia vertical de 381 mm y tres mordazas con centro cerrado, diseñado específicamente para tornos verticales (VTL). La serie NV incorpora un sellado reforzado alrededor de la mordaza base para limitar la entrada de virutas y mejorar la fiabilidad en entornos de mecanizado exigentes.

Características clave
  • Recorrido de garra (diámetro): 16 mm
  • Recorrido del émbolo: 35 mm
  • Rango de sujeción: 381 mm (máx), 72 mm (mín)
  • Fuerza máxima de tracción del tirante: 82 kN
  • Fuerza máxima de sujeción: 247 kN
  • Velocidad máxima: 2900 rpm
  • Peso (con mordazas blandas): 133 kg
  • Momento de inercia: 2,580 kg·m2
  • Cilindro compatible: Y2035R
  • Presión máxima: 3,2 MPa
  • Mordaza superior dura compatible: HB15N1
  • Mordaza superior blanda compatible: SB15N1
  • Brida de husillo: A2-15 (adaptador montado)
  • Sellado: equipado con retenes limpiadores para limitar la entrada de virutas


Especificaciones técnicas
  • Modelo: NV15
  • Tipo: mandril de potencia vertical de 381 mm, tres mordazas, centro cerrado
  • Rango de sujeción: 72 mm (mín) a 381 mm (máx)
  • Recorrido de garra (diámetro): 16 mm
  • Recorrido del émbolo: 35 mm
  • Fuerza máxima de sujeción: 247 kN
  • Fuerza máxima de tracción del tirante: 82 kN
  • Velocidad máxima: 2900 rpm
  • Peso (con mordazas blandas): 133 kg
  • Momento de inercia: 2,580 kg·m2
  • Cilindro compatible: Y2035R
  • Presión de trabajo máxima: 3,2 MPa
  • Mordaza superior dura compatible: HB15N1
  • Mordaza superior blanda compatible: SB15N1
  • Brida de husillo / Adaptador: montaje adaptador A2-15 incluido


Aplicaciones y compatibilidad
El NV15, como mandril estándar de centro cerrado para tornos verticales, es adecuado para piezas de tamaño medio a grande en sectores como automoción, aeroespacial y mecanizado pesado. Accesorios compatibles: cilindro Y2035R y mordazas HB15N1 / SB15N1. El adaptador A2‑15 está instalado; los retenes limpiadores reducen la entrada de virutas facilitando el mantenimiento.
