Mandril de sujeción de piezas para torneado interno DL206
de alta precisiónpull-back3 mordazas

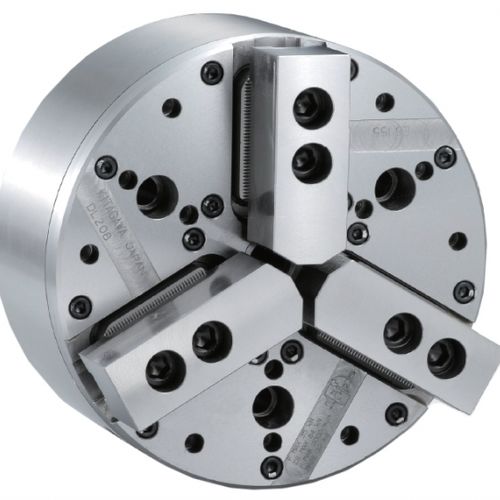

Mandril de sujeción de piezas para torneado interno - DL206 - Kitagawa Europe - de alta precisión / pull-back / 3 mordazas
Mandril de sujeción de piezas para torneado interno - DL206 - Kitagawa Europe - de alta precisión / pull-back / 3 mordazas
Mandril de sujeción de piezas para torneado interno - DL206 - Kitagawa Europe - de alta precisión / pull-back / 3 mordazas - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Aplicaciones
para torneado interno
Otras características
pull-back, de alta precisión
Número de mordazas
3 mordazas
Diámetro de sujeción

Máx.: 140 mm
(5,51 in)

Mín.: 25 mm
(0,98 in)

Velocidad de rotación

Máx.: 6.000 rpm
(37.699 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Características principales
  • Mandril de potencia 3 garras con acción de retroceso diseñado para mejorar precisión y producción en serie.
  • Diámetro: 169 mm
  • Through-hole (mm): 20
  • Recorrido de mordaza (diámetro mm): 5.8
  • Recorrido del émbolo (mm): 11.5
  • Velocidad máxima: 6000 rpm
  • Peso neto (con mordazas blandas): 18 kg
  • Momento de inercia: 0.080 kg·m2
  • Rango de apriete (mordazas estándar): Ø25–Ø140 mm
  • Rango de apriete (mordazas opcionales): Ø25–Ø158 mm
  • Mordazas estándar: SB06D1
  • Mordazas opcionales: SB06B1
  • Cilindro compatible: Y1020R
  • Presión máx (MPa): Externa 2.7 / Interna 1.7
  • Entrada mínima (kN): 5
  • Presión mínima (MPa): 0.9


Más información
  • Montaje: montaje en hueco; requiere adaptador adicional.
  • Equipo estándar: tornillos de montaje, tuercas en T y tornillos de fijación de mordazas. Incluye tuerca de unión en bruto y llave de montaje.
  • Los platos Kitagawa son compatibles con mordazas duras y blandas para adaptarse a distintas aplicaciones.


Especificaciones técnicas
  • Modelo: DL206
  • Tipo: Mandril de potencia 3 garras con acción de retroceso
  • Diámetro nominal: 169 mm
  • Through-hole: 20 mm
  • Rango de apriete (estándar): Ø25 (mín) – Ø140 (máx) mm
  • Rango de apriete (mordazas opcionales): Ø25 – Ø158 mm
  • Recorrido de mordaza (diámetro): 5.8 mm
  • Recorrido del émbolo: 11.5 mm
  • Max input (Externa): 19 kN
  • Max input (Interna): 12.6 kN
  • Fuerza máxima de apriete estática (Externa): 54 kN
  • Fuerza máxima de apriete estática (Interna): 36 kN
  • Velocidad máxima: 6000 rpm
  • Peso neto (con mordazas blandas): 18 kg
  • Momento de inercia: 0.080 kg·m2
  • Cilindro compatible: Y1020R
  • Mordazas estándar: SB06D1
  • Mordazas opcionales: SB06B1
  • Presión máx (Externa / Interna): 2.7 MPa / 1.7 MPa
  • Entrada mínima: 5 kN
  • Presión mínima: 0.9 MPa
