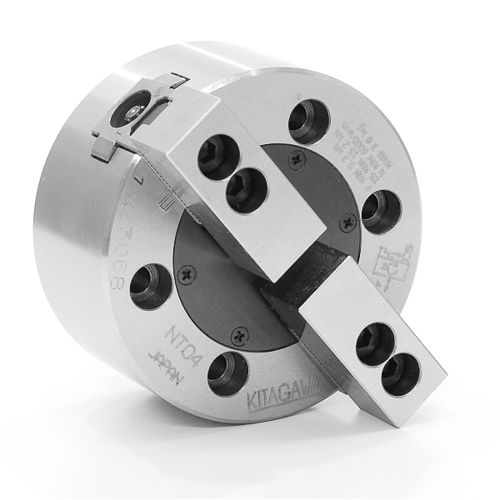

Mandril de sujeción de piezas 2 mordazas NT04

Descripción
Mandril 2 garras centro cerrado NT04 Kitagawa diseñado para sujetar piezas de sección cuadrada, rectangular o irregular. Rango de sujeción: 5 mm (mín) – 110 mm (máx).

Características principales

• Recorrido de garra (diámetro): 6,4 mm
• Recorrido del émbolo: 15 mm
• Rango de sujeción: 5–110 mm
• Fuerza máxima de tiro (draw bar): 5,3 kN
• Fuerza de sujeción estática máxima: 15,2 kN
• Velocidad máxima: 6000 rpm
• Peso neto (con garras blandas): 3,8 kg
• Momento de inercia: 0,007 kg·m2
• Cilindro correspondiente: Y0715R
• Garras blandas compatibles: SB04A1T
• Presión máxima de servicio: 1,68 MPa

Especificaciones técnicas
Modelo: NT04
Rango de sujeción (mm) — Máx.: 110; Mín.: 5
Recorrido de garra (diámetro) (mm): 6,4
Recorrido del émbolo (mm): 15
Fuerza máxima de tiro (kN): 5,3
Fuerza de sujeción estática máxima (kN): 15,2
Velocidad máx. (min^-1): 6000
Momento de inercia (kg·m2): 0,007
Peso neto (kg) (con garras blandas): 3,8
Cilindro compatible: Y0715R
Garras blandas compatibles: SB04A1T
Planos / ficheros 2D/3D CAD: disponibles bajo petición.

Contenido del suministro
Mandril con tornillería de montaje, bloques para ranuras en T y tornillos de fijación de garras.
