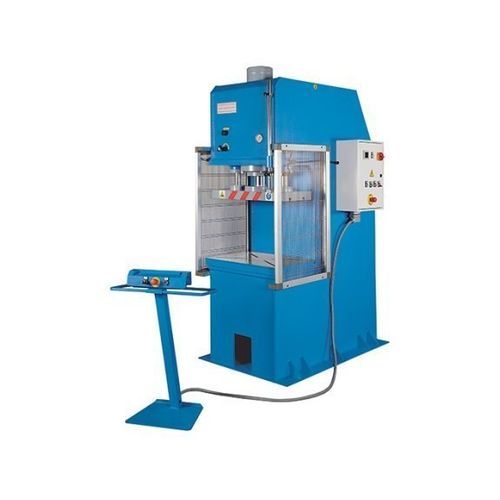

Prensa hidráulica HPK 100 A

de formadode embutido profundode producción

Descripción

La serie HPK A en bastidor en C está diseñada para embutición profunda, conformado y entallado. El modelo HPK 100 ofrece una fuerza nominal de 100 t, placa de ariete de gran tamaño y mesa de 800 x 600 mm. Fabricada en Europa con componentes mecanizados, la prensa incorpora carrera ajustable, mando móvil de dos manos y opciones de automatización e integración Industry 4.0.

Puntos destacados

• Diseño en C para rigidez y acceso al utillaje
• Fabricación europea y componentes de calidad
• Apta para prototipos y producción en serie
• Control móvil a dos manos para seguridad del operario
• Posibilidad de personalización e integración digital

Detalles del producto

• Estructura soldada en C, dimensionada para la fuerza de la máquina
• Grandes placas de ariete y mesa para herramientas de gran tamaño o configuraciones múltiples
• Cilindro hidráulico potente con dos guías circulares autolubricadas para un avance preciso y uniforme
• Superficies del cilindro mecanizadas con precisión y juntas de alta calidad para menor desgaste
• Ajuste rápido de la longitud de carrera mediante topes mecánicos fácilmente regulables
• Unidad hidráulica compacta integrada en el bastidor para ahorro de espacio
• Bomba hidráulica de 2 velocidades para avances rápidos y velocidades de trabajo óptimas
• Placa y mesa con ranuras en T para sujeción de utillajes
• Panel de control móvil y controles adicionales integrados en el armario
• Diseño conforme a las directrices europeas de seguridad

Equipo estándar

• Panel de control de dos manos
• Topes de carrera ajustables
• Manómetro
• Placa de ariete móvil con 2 guías y ranuras en T
• Modo automático
• Retorno automático del cilindro
• PLC Siemens
• Unidad hidráulica 2 velocidades con conmutación automática
• Presostato
• Temporizador
• Manual de usuario

Equipo opcional

• Cortina de luz L = 1.000 mm
• Actualización a control digital Siemens KTP 700 Basic
• Actualización de 2 a 4 guías laterales
• Contador de piezas
• Refrigerador de aceite con válvula de descompresión
• Válvula de descompresión

Especificaciones técnicas

• Fuerza de prensado: 100 t
• Dimensiones mesa: 800 mm x 600 mm
• Recorrido: 500 mm
• Tamaño placa del ariete: 700 mm x 350 mm
• Profundidad de garganta: 300 mm
• Velocidad de trabajo: 4 mm/s
• Avance rápido: 25 mm/s
• Potencia motor: 4 kW
• Dimensiones (L x An x Al): 1,9 m x 1,2 m x 2,6 m
• Peso: 3.400 kg
