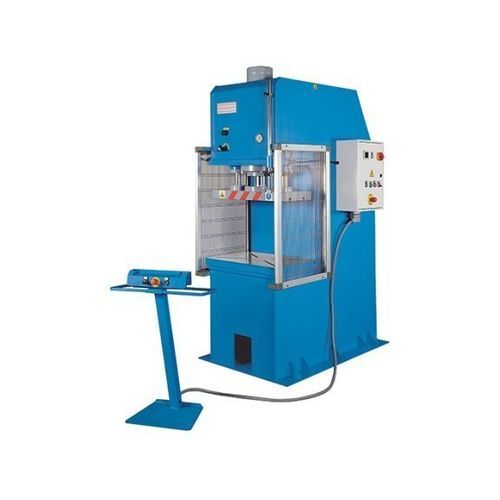

Prensa hidráulica HPK 70 A

de formadode embutido profundode cuello de cisne

Descripción
La prensa hidráulica de bastidor en C HPK 70 A está diseñada para embutición profunda, conformado y entallado con una fuerza nominal de 70 t. Fabricada en Europa con componentes mecanizados, incorpora grandes placas de pistón, mesa con ranuras en T y un mando móvil de dos manos para seguridad. Los topes regulables definen la carrera y se ofrecen configuraciones personalizadas bajo pedido.

Destacados

• Diseño en bastidor C para acceso sencillo a matrices
• Fabricada en Europa conforme a normas definidas
• Apta para pruebas y producción en serie
• Posible integración con Industry 4.0
• Soluciones personalizadas disponibles

Detalles del producto

• Estructura soldada en acero en forma de C diseñada para la capacidad nominal
• Placas del pistón y mesa de trabajo de gran tamaño para herramientas grandes o montajes múltiples
• Cilindro hidráulico con dos guías circulares autolubricadas para avance preciso y uniforme
• Superficies de cilindro mecanizadas con precisión y juntas de alta calidad para bajo desgaste
• Ajuste rápido de la longitud de carrera mediante topes mecánicos fácilmente ajustables
• Unidad hidráulica compacta integrada y accesible en el bastidor
• Bomba hidráulica de 2 velocidades para avances rápidos y velocidad de trabajo optimizada
• Placa del pistón y mesa con ranuras en T para sujeción de utillaje
• Panel de control móvil para flexibilidad operativa; controles adicionales en el armario eléctrico
• Componentes fabricados según normas estrictas y conformes a las directrices europeas de seguridad

Equipamiento estándar

• Panel de control de dos manos
• Topes ajustables para subida/bajada
• Manómetro
• Mesa superior móvil con 2 guías y ranuras en T
• Funcionamiento automático
• Retorno automático del cilindro
• PLC Siemens
• Unidad hidráulica con cambio automático de 2 velocidades
• Interruptor de presión
• Temporizador
• Manual del operador

Accesorios / Opcionales

• Cortina luminosa L = 1.000 mm
• Actualización a control digital Siemens KTP 700 Basic
• Actualización de 2 a 4 guías laterales
• Contador de piezas
• Enfriador aceite/aire con válvula de descompresión
• Válvula de descompresión

Especificaciones técnicas

• Fuerza de presión: 70 t
• Dimensiones mesa: 700 mm x 500 mm
• Recorrido (carrera): 500 mm
• Tamaño placa del pistón: 700 mm x 350 mm
• Abertura (fondo de garganta): 250 mm
• Velocidad de trabajo: 5 mm/s
• Alimentación rápida: 24 mm/s
• Potencia motor: 4 kW
• Dimensiones (L x W x H): 1,5 m x 1 m x 2,5 m
• Peso: 2.100 kg
