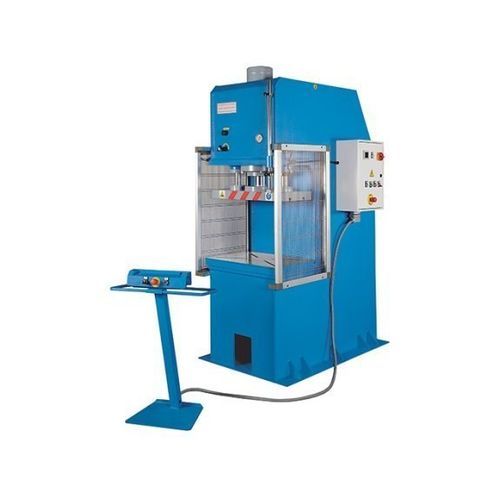

Prensa hidráulica HPK 40 A

de formadode embutido profundopara aplicaciones industriales

Descripción
La serie HPK A son prensas hidráulicas con bastidor en C diseñadas para embutición profunda, conformado y entallado. Fabricadas en Europa con componentes que cumplen requisitos estrictos de calidad, la gama abarca fuerzas nominales de 40 a 200 t. Placas de ariete grandes y mesa de trabajo con ranuras en T permiten configuraciones flexibles de útiles y sujeciones. El manejo móvil a dos manos garantiza la seguridad del operario y la carrera se define mediante topes ajustables. Se ofrecen configuraciones a medida según los requisitos del cliente.

Aspectos destacados

• Diseño clásico en bastidor en C para acceso y reducción de espacio
• Made in Europe con estructura soldada de acero
• Adecuada para pruebas, prototipos y producción en serie
• Preparada para integración Industry 4.0
• Soluciones personalizadas disponibles

Detalles del producto

• Estructura soldada en acero en forma de C dimensionada para la fuerza nominal, ofreciendo alta rigidez
• Placas de ariete y mesa de trabajo de gran tamaño para alojar matrices grandes o montajes múltiples
• La tecnología hidráulica proporciona flexibilidad en distancia/tiempo de carrera para procesos diversos
• Poderoso cilindro hidráulico y dos guías circulares autolubricadas garantizan una guía precisa y uniforme del ariete
• Superficies de cilindro mecanizadas con precisión y juntas de calidad para bajo desgaste y larga vida útil
• Ajuste rápido de la longitud de carrera mediante topes mecánicos fáciles de ajustar
• Unidad hidráulica compacta ubicada en el interior del bastidor para ahorro de espacio y acceso de servicio
• Bomba hidráulica de 2 etapas para aproximación rápida y velocidades de trabajo optimizadas
• Placa de ariete y mesa con ranuras en T para sujeción de herramientas
• Panel de control móvil para operación flexible; controles adicionales integrados en el armario eléctrico
• Diseño y componentes conforme a las normas de seguridad europeas

Equipo estándar

• Panel de mando de dos manos
• Topes ajustables de carrera arriba/abajo
• Manómetro
• Placa superior móvil con 2 guías y ranuras en T
• Modo de funcionamiento automático
• Retorno automático del cilindro
• PLC Siemens
• Unidad hidráulica con conmutación automática de 2 velocidades
• Interruptor de presión
• Temporizador
• Manual del operador

Equipo opcional

• Cortina de luz L = 1.000 mm
• Actualización a control digital Siemens KTP 700 Basic
• Ampliación de 2 a 4 guías laterales
• Contador de piezas
• Intercambiador aire/aceite con válvula de descompresión
• Válvula de descompresión

Caractéristiques / spécifications techniques
Área de trabajo
Fuerza de presión: 40 t
Dimensiones mesa: 700 mm x 500 mm
Recorrido (máx): 500 mm
Tamaño placa del ariete: 700 mm x 350 mm
Fondo de garganta: 250 mm
Velocidad de carrera: 9 mm/s

Alimentación rápida
Alimentación rápida: 26 mm/s

Potencia de accionamiento
Potencia del motor: 4 kW

Medidas y pesos
Dimensiones totales (L x A x H): 1,5 m x 1,0 m x 2,5 m
Peso: 1.500 kg

Características técnicas

• Modelo/serie: HPK A series
• Fabricado: Europa (construcción soldada en acero en C)
• Fuerza nominal de prensa: 40 t
• Dimensiones mesa: 700 mm x 500 mm
• Placa de ariete: 700 mm x 350 mm con ranuras en T
• Recorrido (máx): 500 mm
• Fondo de garganta: 250 mm
• Velocidad de carrera: 9 mm/s
• Alimentación rápida: 26 mm/s
• Potencia del motor: 4 kW
• Unidad hidráulica: bomba 2 etapas con cambio automático de velocidad
• Características: dos guías circulares para el paralelismo del ariete, guías autolubricantes, superficies de cilindro mecanizadas, panel móvil, opción PLC Siemens y preparación Industry 4.0
• Huella (L x A x H): 1,5 m x 1,0 m x 2,5 m
• Peso aprox.: 1.500 kg
