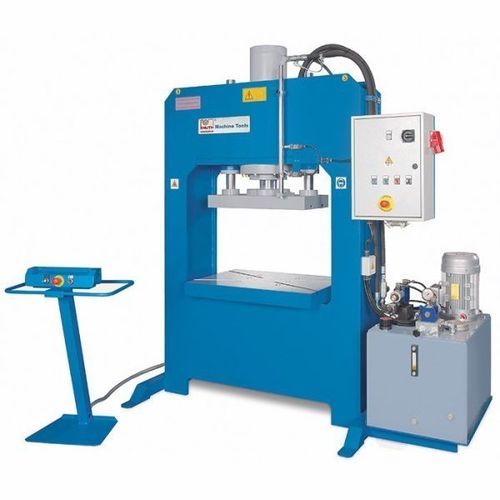

Prensa hidráulica KP 70 A

de formadode embutido profundoTipo H

Descripción del producto
El KP 70 A pertenece a la familia KP-A de prensas hidráulicas con bastidor en H, fabricadas en Europa con componentes de proveedores reconocidos. Está diseñado para embutición profunda, conformado y entallado, con una fuerza nominal de 70 t. Dispone de grandes placas de ariete y mesa con ranuras en T para montaje de utillaje y un panel móvil de mando a dos manos para un uso seguro.

Puntos destacados

• Made in Europe
• Adecuada para pruebas y producción en serie
• Diseñada para funcionamiento en varios turnos
• Posible integración Industria 4.0
• Soluciones a medida disponibles bajo petición

Área de trabajo
Fuerza de presión: 70 t
Dimensiones mesa: 800 mm x 500 mm
Recorrido: 500 mm
Tamaño placa del ariete: 700 mm x 350 mm
Ancho de abertura: 900 mm
Velocidad de carrera: 5 mm/s

Alimentación rápida
Alimentación rápida: 24 mm/s

Potencia de accionamiento
Potencia del motor: 4 kW

Dimensiones y peso
Dimensiones totales (largo x ancho x alto): 1,85 m x 1,04 m x 2,25 m
Peso: 1.450 kg

Detalles del producto

• Estructura soldada en acero tipo bastidor en H para alta rigidez y soporte de la fuerza nominal
• Cilindro hidráulico principal que acciona una placa de ariete robusta, guiada por guías circulares autolubricantes
• Mesa y placa de ariete con ranuras en T para fijación flexible de herramientas
• Panel de control móvil para mayor flexibilidad; controles adicionales integrados en el armario de control
• Sistema hidráulico como unidad independiente para un mantenimiento sencillo y equilibrio térmico
• Bomba hidráulica de 2 etapas para alimentación rápida y velocidades de trabajo optimizadas
• Superficies de cilindro mecanizadas y juntas de alta calidad para reducir el desgaste
• Construcción conforme a las normas de seguridad europeas aplicables

Equipo estándar

• Panel de control a dos manos
• Topes regulables para subida/bajada
• Manómetro
• Mesa superior móvil con 2 guías y ranuras en T
• Funcionamiento automático
• Retorno automático del cilindro
• PLC Siemens
• Unidad hidráulica con cambio automático en 2 velocidades
• Interruptor de presión
• Temporizador
• Manual de operación

Equipo opcional

• Cortina de luz L = 1.000 mm
• Actualización a Siemens KTP 700 Basic (HMI)
• Actualización de 2 a 4 correderas laterales
• Contador de piezas
• Intercambiador aire/aceite con válvula de descompresión
• Válvula de descompresión

Especificaciones técnicas

• Modelo: KP 70 A
• Fuerza de presión nominal: 70 t
• Dimensiones mesa: 800 x 500 mm
• Recorrido (carrera): 500 mm
• Placa del ariete: 700 x 350 mm
• Ancho de abertura: 900 mm
• Velocidad de carrera: 5 mm/s
• Velocidad de alimentación rápida: 24 mm/s
• Motor: 4 kW
• Dimensiones totales: 1,85 m x 1,04 m x 2,25 m
• Peso: 1.450 kg
• Sistema hidráulico: unidad independiente con bomba de 2 etapas para cambio automático de velocidad
• Placa del ariete y mesa con ranuras en T para sujeción de herramientas
